Hola, STEAMdiantes. Cuando encendemos el estéreo del coche o sintonizamos una estación en casa, rara vez nos detenemos a pensar en el milagro físico que está ocurriendo. Asumimos que la voz “viaja” por el aire. Pero, ¿qué significa realmente eso?
La radio no es solo un aparato para escuchar música; es la tecnología “paciente cero” de la era moderna. Sin los principios que estás a punto de leer, no existiría el Wi-Fi, ni el GPS, ni tu teléfono celular. Detrás de esa perilla de volumen hay un universo de ondas, resonancia y física cuántica aplicada.
Para entender la radio, primero debemos entender el medio por el que viaja: el campo electromagnético.
¿Qué es una onda de radio?
Imagina que lanzas una piedra a un estanque. Se generan ondas que viajan por el agua. En la radio, la “piedra” es una carga eléctrica (electrones) acelerándose en una antena.
Sin embargo, a diferencia del sonido (que necesita aire) o las olas (que necesitan agua), las ondas de radio no necesitan un medio material. Pueden viajar por el vacío del espacio. Son perturbaciones sincronizadas de campos eléctricos y magnéticos viajando a la velocidad de la luz (c ≈ 300,000 km/s).
El espectro
Vivimos sumergidos en un “océano” de radiación. La luz que ven tus ojos es radiación electromagnética. Los rayos X son radiación electromagnética. La radiofrecuencia (RF) es exactamente lo mismo, solo que con una personalidad diferente:
- Tienen frecuencia baja: Oscilan menos veces por segundo que la luz visible.
- Tienen longitud de onda larga: Mientras una onda de luz mide nanómetros (microscópica), una onda de radio AM puede medir cientos de metros de largo (del tamaño de un edificio).
El arte de enviar información: La modulación
Si lanzamos una onda pura al aire, no transmitimos nada más que un “tono” constante. Para enviar voz o música, necesitamos trucar el sistema. Aquí entra la modulación.
El tren y el pasajero
Imagina que quieres enviar una carta (tu voz/música) de Ciudad de México a Nueva York. La carta no puede ir sola; necesita un vehículo.
- La portadora (El tren): Es una onda de alta frecuencia, potente y constante, capaz de viajar grandes distancias.
- La moduladora (El pasajero): Es la señal de audio (tu voz). Es débil y de baja frecuencia.
El proceso de transmisión consiste en “subir” al pasajero al tren. Modificamos al tren basándonos en el pasajero.
AM vs. FM
AM (amplitud modulada)
Aquí modificamos la estatura de la onda portadora.
- Si gritas en el micrófono, la onda portadora se vuelve “alta” (mayor amplitud).
- Si susurras, la onda se vuelve “bajita”.
- El problema: El ruido eléctrico (rayos, motores) afecta la amplitud. Por eso la AM suele tener estática.
FM (frecuencia modulada)
Aquí modificamos el ritmo (ancho) de la onda portadora. La amplitud nunca cambia.
- Si la señal de audio sube, la onda portadora se “comprime” (se acelera).
- Si la señal baja, la onda se “estira” (se relaja).
- La ventaja: Como la amplitud es constante, el ruido eléctrico (que suelen ser picos de voltaje) es ignorado. El resultado es un sonido limpio y de alta fidelidad.
Datos interesantes
El misterio de la noche: ¿Por qué la AM viaja más lejos de noche?
Seguro has notado que de noche puedes captar estaciones AM de otras ciudades o países. Esto no es magia, es física atmosférica.
- De día: La radiación solar carga la capa más baja de la ionósfera (Capa D), la cual absorbe las ondas AM como una esponja.
- De noche: La Capa D desaparece sin el sol. Las ondas AM suben libremente hasta las capas superiores (E y F), que actúan como un espejo gigante, haciendo rebotar la señal de vuelta a la Tierra a miles de kilómetros de distancia.
El superheterodino y la reciprocidad
- El receptor superheterodino: Las radios profesionales no procesan la señal tal cual llega. Usan un circuito “mezclador” para convertir cualquier estación que sintonices a una frecuencia fija llamada frecuencia intermedia (IF). Esto permite que los filtros internos sean ultraprecisos, pues siempre trabajan con el mismo valor.
- Ley de la reciprocidad: En el diseño de antenas, una antena que es excelente para transmitir (Tx) es matemáticamente idéntica para recibir (Rx). No existen “antenas especiales de recepción”.
Dato histórico
James Clerk Maxwell predijo matemáticamente la existencia de estas ondas en 1864. Pero fue Heinrich Hertz quien, en 1887, construyó el primer aparato capaz de lanzarlas y detectarlas. Curiosamente, cuando le preguntaron para qué servía su invento, Hertz respondió: “Para nada, es solo un experimento de física”. Años después, Marconi demostró lo contrario conectando al mundo.
LC y la resonancia
Como ingenieros o entusiastas de la mecatrónica, debemos preguntarnos: Si el aire está lleno de miles de ondas de radio, TV, policía y aviones… ¿Cómo hace mi radio para escuchar solo la 104.1 MHz y callar a las demás?
La respuesta es el circuito más bello de la electrónica analógica: el tanque LC. Se compone de una bobina (L) y un capacitor (C) conectados en paralelo.
El fenómeno de la resonancia
Imagina un columpio. Si lo empujas en cualquier momento, se frena. Pero si lo empujas en el momento exacto (sincronizado), el columpio sube cada vez más alto con poco esfuerzo.
- El circuito LC actúa como ese columpio. Tiene una “frecuencia natural” de oscilación.
- Cuando las ondas de radio golpean la antena, solo la onda que coincide exactamente con la frecuencia del columpio logra entrar y amplificarse. Las demás son rechazadas y enviadas a tierra.

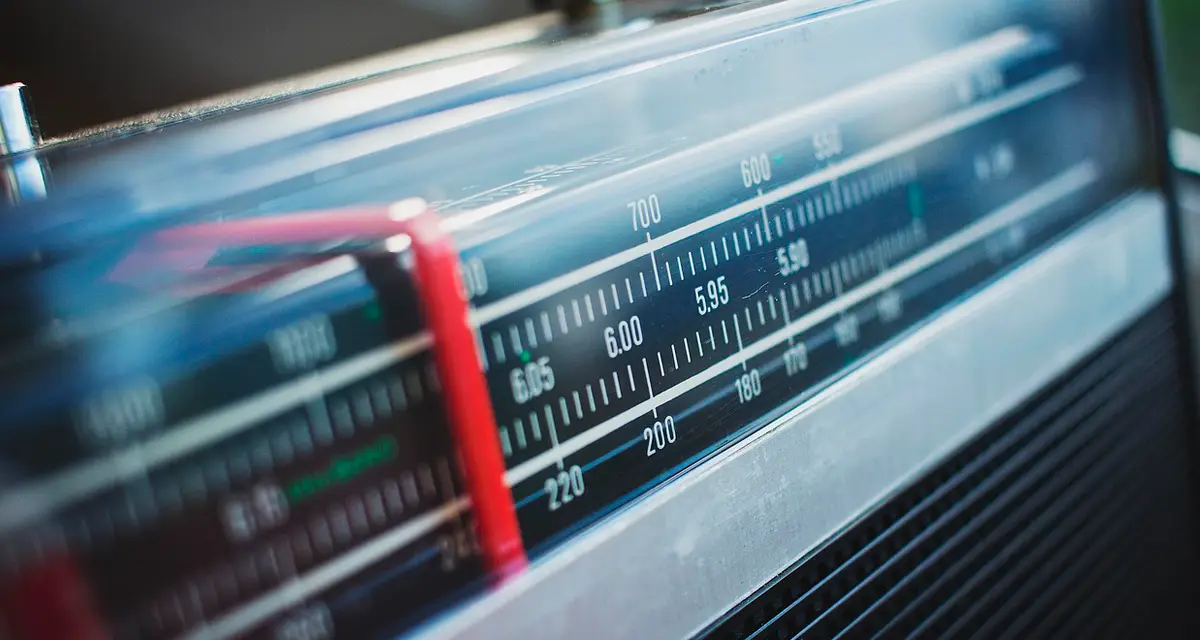

- Al girar la perilla de “Sintonía”, lo que haces mecánicamente es cambiar el valor del capacitor, cambiando la “frecuencia natural” del circuito para atrapar otra estación.
Aplicaciones modernas
Podríamos pensar que la radio es tecnología “vieja”, pero nada está más lejos de la realidad.
- Wi-Fi: Es una radio de alta velocidad que opera a 2.4 GHz o 5 GHz.
- Bluetooth: Es una radio de corto alcance y bajo consumo.
- GPS: Son satélites enviando señales de radio con marcas de tiempo ultraprecisas.
- Radio digital (DAB/HD Radio): Ya no modulamos ondas analógicas; enviamos paquetes de datos (ceros y unos) sobre la misma onda portadora, permitiendo calidad de CD y metadatos (nombre de la canción) en la pantalla.
La radio no murió; simplemente se volvió digital, más rápida y más compleja. Pero en el fondo, sigue siendo la misma danza electromagnética que Hertz descubrió hace más de un siglo.
