Hola de nuevo, STEAMdiantes. Imaginen que entran a una fábrica moderna —ya sea de ensamblaje de automóviles, embotellado de refrescos o refinación de petróleo— y buscan a quien está tomando las decisiones segundo tras segundo. No encontrarían a una persona; encontrarían una caja industrial parpadeando rítmicamente en un gabinete eléctrico.
Ese dispositivo es el PLC (Programmable Logic Controller), o Controlador Lógico Programable. Es el estándar de referencia en la ingeniería de control y la columna vertebral de la Industria 4.0.
¿Qué es un PLC?
Técnicamente, un PLC es una computadora digital de categoría industrial, diseñada para el control de procesos de fabricación.
Te preguntarás: ¿Por qué gastar miles de dólares en un PLC si un Arduino o una PC pueden hacer lo mismo por una fracción del costo?
La respuesta radica en tres palabras: robustez, determinismo y modularidad.
- Robustez (el “tanque”): A diferencia de tu laptop, un PLC está diseñado para sobrevivir en el infierno. Soporta polvo, humedad, vibraciones extremas y, lo más importante, ruido electromagnético. En una fábrica, los grandes motores generan interferencias que freirían un microcontrolador casero en segundos. El PLC está “blindado” eléctricamente (optoacoplado).
- Determinismo (tiempo real): Windows puede “congelarse” o tardar unos milisegundos más en abrir un archivo. Un PLC no puede darse ese lujo. Si debe detener una prensa hidráulica en 5 milisegundos, lo hará en exactamente 5 milisegundos, siempre.
- Modularidad: Es como un LEGO industrial. ¿Necesitas más sensores? Agregas un módulo. ¿Necesitas controlar un servomotor? Agregas una tarjeta de movimiento.
Anatomía de un PLC
Para entender cómo funciona, debemos mirar bajo el capó. Un sistema PLC típico se compone de tres secciones críticas:
La CPU (Unidad Central de Procesamiento)
Es el cerebro. Contiene el microprocesador y la memoria donde se guarda el programa lógico. A diferencia de una PC, su sistema operativo es muy simple y está dedicado exclusivamente a ejecutar el código de control de forma cíclica.

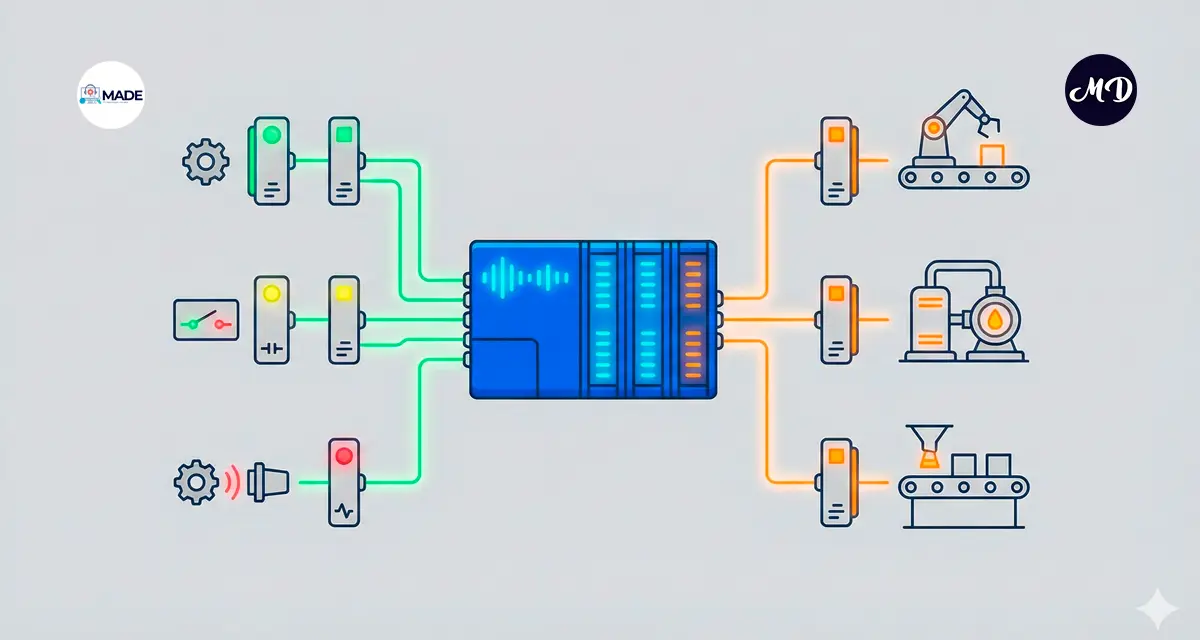

Módulos de Entrada y Salida (I/O)
Son los “sentidos” y las “manos” del PLC.
- Entradas (Inputs): Reciben señales del mundo real.
- Digitales: ¿El botón está presionado? ¿El sensor óptico vio la botella? (Sí/No, 24V/0V).
- Analógicas: ¿Cuál es la temperatura del horno? ¿Cuál es la presión del tanque? (0-10V, 4-20mA).
- Salidas (Outputs): Ejecutan acciones.
- Digitales: Encender un motor, abrir una válvula, activar una luz.
- Analógicas: Regular la velocidad de un variador de frecuencia o la apertura porcentual de una válvula proporcional.
Fuente de alimentación
Convierte el voltaje de la planta (120V o 220V AC) en el voltaje que la electrónica interna necesita (usualmente 24V DC).
¿Cómo funciona un PLC?
El “secreto” del PLC es que no piensa como un humano (linealmente); piensa en ciclos infinitos. A esto le llamamos el Scan Cycle:
- Lectura de entradas: El PLC toma una “foto instantánea” del estado de todos sus sensores y la guarda en una memoria imagen.
- Ejecución del programa: La CPU revisa su código (lógica de escalera, texto estructurado, etc.) línea por línea, usando esa “foto” de las entradas para decidir qué hacer.
- Escritura de salidas: Una vez que decidió qué hacer, actualiza físicamente las salidas (enciende o apaga los actuadores).
- Repetir: Todo esto ocurre en milisegundos (ej. 10 ms). El PLC hace esto 100 veces por segundo, 24/7, sin descanso.
Lógica de escalera (Ladder Logic)
Aunque existen lenguajes modernos (como el texto estructurado, similar a C), el rey sigue siendo la lógica de escalera.
Se inventó para que los electricistas de los años 70 pudieran programar sin saber informática, ya que imita visualmente un diagrama eléctrico de relés:
- Los “contactos” representan entradas (sensores).
- Las “bobinas” representan salidas (actuadores).
- La “corriente” fluye de izquierda a derecha. Si el camino se cierra, la salida se activa.
¿Para qué nos sirve realmente?
Un PLC sirve para eliminar el error humano y aumentar la eficiencia. Aquí algunos ejemplos donde seguramente un PLC está operando ahora mismo:
- Semáforos inteligentes: Coordina los tiempos, detecta coches en el asfalto y cambia las luces secuencialmente.
- Elevadores: Decide qué piso atender primero, controla la suavidad del motor y asegura que las puertas no se abran en movimiento.
- Líneas de embotellado: Un PLC de alta velocidad detecta la botella, la llena, pone la tapa y pega la etiqueta a una velocidad de 10 botellas por segundo.
- Seguridad crítica: En plantas nucleares o químicas, existen PLCs de seguridad dedicados exclusivamente a detectar peligros y apagar el sistema de forma segura si algo falla.
El PLC nació para reemplazar enormes paneles llenos de relés electromecánicos que fallaban constantemente. Hoy, ha evolucionado para convertirse en un nodo inteligente del Internet de las Cosas (IoT).
Para un estudiante o ingeniero, dominar el PLC no es solo aprender a programar; es aprender a orquestar el mundo físico con precisión digital. Es, en esencia, el corazón latente de la civilización industrial.
Gracias por leernos.
Si te gusto este artículo, únete a nuestra comunidad en Facebook o WhatsApp para más…
¡Hasta la próxima!
