Bienvenidos a esta nueva clase, STEAMdiantes.
En el diseño electrónico, a menudo nos enfrentamos a un dilema mortal para los circuitos: ¿Cómo hacemos que un delicado microprocesador de 3.3 V controle un motor industrial de 220 V sin morir en el intento? Si conectamos los cables directamente, cualquier pico de voltaje en el motor freirá el procesador instantáneamente.
La solución a este problema no es eléctrica, es óptica. Se llama optoacoplador (u optoaislador), y es el componente encargado de separar el “cerebro” (control) del “músculo” (potencia).
¿Qué es un optoacoplador?
Un optoacoplador es un componente electrónico que transfiere señales eléctricas entre dos circuitos aislados utilizando la luz.
A simple vista, parece un chip normal (generalmente un encapsulado DIP negro de 4 o 6 patas). Sin embargo, su magia ocurre en el interior. Es literalmente una “caja negra” donde no existe conexión metálica entre la entrada y la salida.

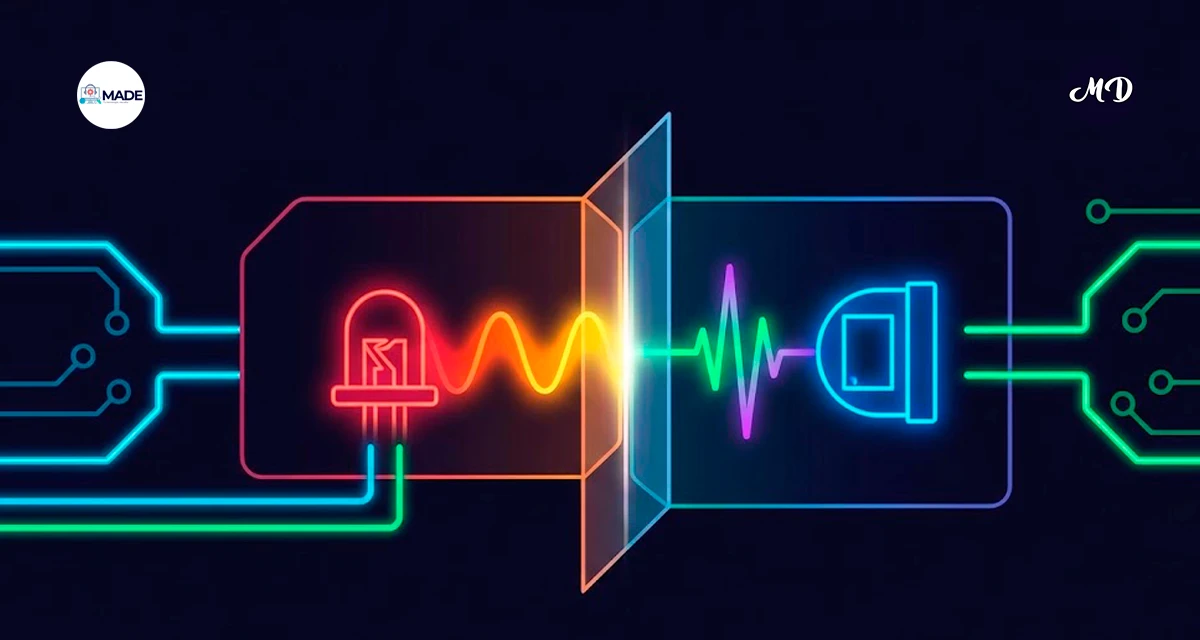

Anatomía interna
Dentro del encapsulado conviven dos elementos separados por un vacío o un material transparente aislante:
- El emisor (input): Casi siempre es un LED infrarrojo (Diodo Emisor de Luz). Convierte la señal eléctrica de entrada en luz.
- El receptor (output): Es un componente fotosensible, usualmente un fototransistor, un fototriac o un fotodiodo. Detecta la luz y la convierte nuevamente en corriente eléctrica.
Principio de funcionamiento
El funcionamiento sigue una secuencia de física básica pero ingeniosa:
- Aplicas una pequeña corriente al LED de entrada (lado de bajo voltaje).
- El LED se enciende (dentro del chip, invisible al ojo humano).
- La luz cruza la barrera de aislamiento y golpea la base del fototransistor.
- El fototransistor se “satura” (se cierra el interruptor) y permite el paso de corriente en el circuito de salida (lado de alto voltaje).
Si el circuito de salida sufre un cortocircuito catastrófico, la sobrecarga no puede “saltar” hacia atrás, porque la luz solo viaja en una dirección y no conduce electricidad. El optoacoplador se quemará, sacrificándose, pero salvará a tu costoso microcontrolador.
Funciones principales
Utilizamos optoacopladores por tres razones fundamentales:
Aislamiento galvánico (La función vital)
Esta es la razón número uno. Permite que el GND (tierra) del circuito de control esté totalmente separado del GND del circuito de potencia.
- Ejemplo: En un equipo médico conectado a un paciente, usamos optoacopladores para asegurar que, si hay una falla en la red eléctrica, la corriente nunca llegue al paciente.
Rechazo de ruido eléctrico
En entornos industriales, los motores y contactores generan “ruido” electromagnético que viaja por los cables. Como el optoacoplador usa luz, es inmune a estas interferencias eléctricas en la etapa de transferencia. Actúa como un filtro natural.
Adaptación de niveles de voltaje
¿Necesitas que una Raspberry Pi (3.3 V) lea un sensor industrial de 24 V? Conectas el sensor de 24 V al LED del optoacoplador (con su resistencia adecuada) y conectas el fototransistor a la Raspberry Pi. Has transferido la información cambiando el nivel de voltaje de forma segura.
Tipos de optoacopladores
No todos son iguales. En la ingeniería seleccionamos el tipo según la carga que vamos a manejar:
- Fototransistor (Ej. PC817, 4N25):
- Salida: Transistor BJT.
- Uso: Corriente directa (DC). Es el más común para señales digitales, sensores y control de relés.
- Dato técnico: Debemos mirar el CTR (Current Transfer Ratio) en la hoja de datos, que es la “ganancia” de luz a corriente.
- Fototriac (Ej. MOC3021, MOC3041):
- Salida: Triac.
- Uso: Corriente alterna (AC). Indispensable para controlar motores de AC, focos o calentadores desde un microcontrolador.
- Nota: A menudo incluyen “cruce por cero” (Zero-Cross) para reducir el ruido al conmutar.
- Fotodarlington (Ej. 4N35):
- Salida: Transistor Darlington (doble transistor).
- Uso: Cuando necesitamos mayor ganancia de corriente en la salida, aunque son más lentos que los normales.
Aplicaciones en el mundo real
El optoacoplador es un héroe anónimo presente en casi toda la tecnología moderna:
- Fuentes de alimentación conmutadas (cargadores): Tu cargador de celular tiene un optoacoplador que conecta la salida (5 V) con la entrada (120 V/220 V) para decirle al controlador si necesita subir o bajar la potencia, manteniendo el aislamiento de seguridad.
- PLCs (autómatas industriales): Todas las entradas y salidas de un PLC están optoacopladas para sobrevivir al rudo entorno de una fábrica.
- Interfaces MIDI: Los instrumentos musicales electrónicos usan optoacopladores para evitar bucles de tierra (ruido de zumbido) al conectar sintetizadores y computadoras.
El optoacoplador es el diplomático de la electrónica: permite que dos mundos muy diferentes (el delicado mundo digital y el potente mundo analógico) se comuniquen sin destruirse mutuamente.
Como estudiantes o ingenieros, entender y aplicar el aislamiento galvánico mediante optoacopladores es el primer paso para diseñar sistemas profesionales, seguros y robustos.
Gracias por leernos.
Si te gusto este artículo, únete a nuestra comunidad en Facebook o WhatsApp para más…
¡Hasta la próxima!
