Hace veinte años, si querías programar un microcontrolador para encender un motor, necesitabas un título en ingeniería, un programador de hardware físico costoso, manuales de mil páginas y conocimientos profundos de lenguaje ensamblador. Era un club exclusivo.
Luego llegó Arduino y cambió las reglas del juego.
En clases, defino Arduino no como “una placa”, sino como un ecosistema de tres pilares diseñado para abstraer la complejidad de la ingeniería electrónica sin sacrificar su potencia.
El primer pilar: El hardware (La placa)

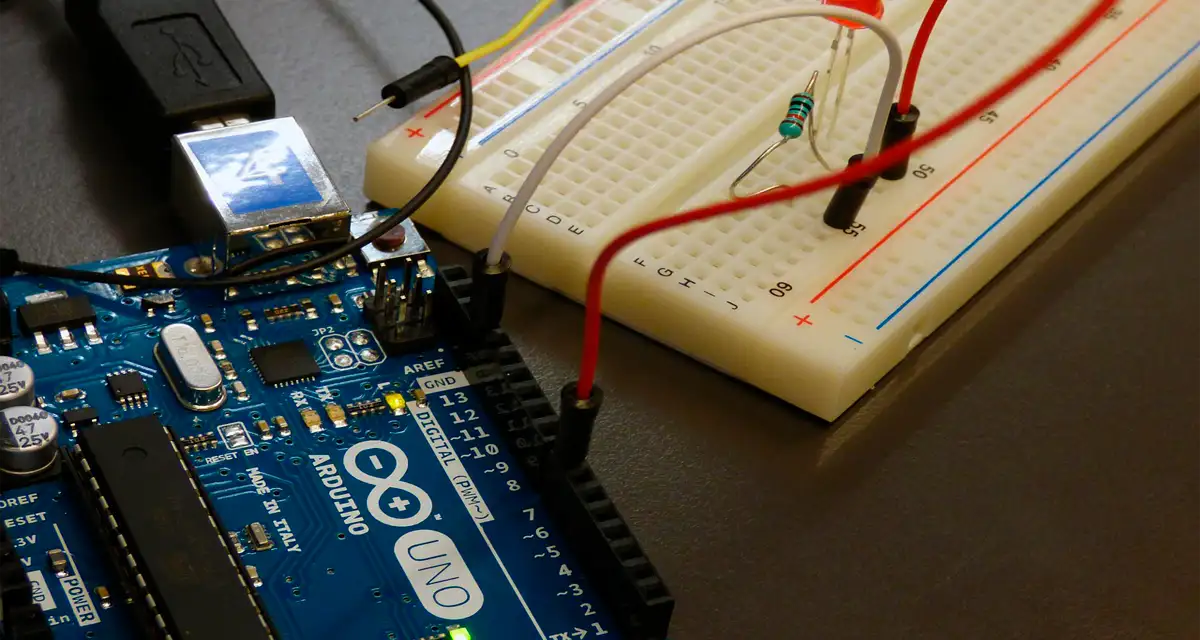

Cuando sostienes un Arduino Uno R3 (el modelo más clásico) en tu mano, no estás sosteniendo un “cerebro” mágico. Estás sosteniendo una placa de desarrollo.
Es crucial distinguir entre la placa (Arduino) y el microcontrolador (el chip negro).
El corazón: El microcontrolador (ATmega328P)
Si el Arduino fuera un cuerpo humano, el chip rectangular (o cuadrado en versiones SMD) es el cerebro. En el Arduino Uno, es un ATmega328P de la familia AVR.
- Arquitectura de 8 bits: Procesa datos en paquetes de 8 ceros y unos.
- Velocidad de reloj (16 MHz): Ejecuta 16 millones de instrucciones por segundo. Comparado con tu PC (que va a gigahercios), parece lento, pero en el mundo del control de hardware, esto es velocidad suficiente para tomar decisiones en microsegundos.
- Memoria flash (32 KB): Aquí es donde se guarda tu código. Es poco espacio, pero nos obliga a escribir código eficiente.
Los pines de entrada/salida (GPIO)
A los costados de la placa ves filas de agujeros negros. Estos son los “nervios” que conectan el cerebro con el mundo exterior.
- Pines digitales (0-13): Solo entienden dos estados: 0 V (Apagado/LOW) o 5 V (Encendido/HIGH). Se usan para botones, LED o relés.
- Pines PWM (Marcados con ~): Usan una técnica llamada modulación por ancho de pulso para simular voltajes intermedios. Esto nos permite, por ejemplo, variar la intensidad de un LED o la velocidad de un motor, no solo encenderlo o apagarlo.
- Entradas analógicas (A0-A5): Contienen un ADC (Convertidor Analógico-Digital) de 10 bits. Pueden leer voltajes variables (de 0 a 5 V) y convertirlos en un número entre 0 y 1023. Fundamental para leer sensores de temperatura, luz o humedad.
El puente de comunicación (USB a serie)
¿Cómo pasa el código de tu computadora al chip? Hay un segundo chip más pequeño en la placa (generalmente un ATmega16U2 o un CH340). Su única función es traducir el lenguaje USB de tu computadora al lenguaje serie (UART) que entiende el microcontrolador principal.
El segundo pilar: El software (IDE y C++)
Aquí es donde ocurre la magia de la abstracción. Técnicamente, los microcontroladores se programan manipulando registros de memoria (direcciones hexadecimales como 0x80). Es tedioso y difícil. Arduino creó un IDE (Entorno de Desarrollo Integrado) y un “lenguaje” propio.
La verdad técnica: No es un lenguaje nuevo. Es C++ simplificado. Cuando escribes digitalWrite(13, HIGH), detrás de escena hay una biblioteca de C++ que traduce esa instrucción humana a las manipulaciones de registros de bajo nivel que el chip necesita.
La estructura del sketch
Todo programa de Arduino se divide en dos funciones sagradas:
- void setup(): Se ejecuta una sola vez al encender. Aquí configuramos el escenario: “Tú eres salida, tú eres entrada, inicia la comunicación serie”.
- void loop(): Se ejecuta infinitamente a la máxima velocidad posible. Es el ciclo de vida del dispositivo: “Lee sensor -> Calcula -> Mueve motor -> Repite”.
El tercer pilar: La comunidad y los shields
El verdadero poder de Arduino es su modularidad.
- Shields (Escudos): Son placas que se montan encima del Arduino como una torre (tipo sándwich). ¿Quieres conectar tu Arduino a internet? Pones un Ethernet Shield. ¿Controlar 4 motores potentes? Pones un Motor Shield. No tienes que soldar ni diseñar circuitos complejos; el hardware ya está resuelto.
- Bibliotecas: Si compras un sensor láser complejo, no tienes que leerte el manual de 100 hojas del sensor para programarlo. Alguien en la comunidad ya escribió una “biblioteca” para él. Solo pones #include <SensorLaser.h> y listo.
¿Qué se puede hacer con él?
Como consultor, he visto placas Arduino en lugares que no creerías. Aunque a menudo se etiqueta como “educativo”, su utilidad es inmensa.
Domótica y automatización del hogar
Puedes transformar una casa “tonta” en una inteligente sin pagar miles de dólares.
- Control de acceso: Un Arduino, un lector RFID y una cerradura eléctrica. La puerta solo se abre con tu tarjeta.
- Jardinería inteligente: Sensores de humedad en la tierra conectados al Arduino. Cuando la tierra está seca, el Arduino activa una bomba de agua automáticamente.
- Iluminación reactiva: Luces LED que cambian de color según la temperatura del clima o la hora del día.
Robótica y mecatrónica
Es el cerebro por excelencia para robots pequeños y medianos.
- Brazos robóticos: Controlar 6 servomotores simultáneamente para mover un brazo con precisión milimétrica.
- Vehículos autónomos: Un carrito con sensores ultrasónicos que detecta obstáculos y decide hacia dónde girar para evitarlos (evasor de obstáculos).
- Drones: Los primeros controladores de vuelo de drones “caseros” (como MultiWii) nacieron basados en Arduino.
Instrumentación científica y data logging
Usamos Arduino para recolectar datos baratos. Puedes conectar termopares, sensores de pH o de calidad de aire y programar el Arduino para que guarde los datos en una tarjeta SD cada 10 segundos durante meses. Esto costaría miles de dólares con equipos industriales; con Arduino cuesta menos de 50 USD.
Arte interactivo
Artistas de todo el mundo lo usan para crear instalaciones que reaccionan al público. Esculturas que se mueven cuando te acercas, o paredes de luz que reaccionan al sonido.
¿Dónde NO usarlo?
Para ser un artículo completo y honesto, debo decirte sus límites. Arduino es genial para prototipos (Proof of Concept). Pero si vas a diseñar un producto comercial masivo o un sistema crítico de seguridad:
- No tiene protecciones industriales: Si en una fábrica hay un pico de voltaje, el Arduino morirá. Un PLC industrial soportaría el golpe.
- No es multitarea real: A diferencia de una Raspberry Pi (que tiene Linux), un Arduino estándar solo puede hacer una cosa a la vez. No puede procesar video en tiempo real ni ejecutar inteligencia artificial compleja.
- Costo en masa: Para vender 10,000 unidades de tu invento, no compras 10,000 placas Arduino. Diseñas tu propia PCB integrando solo el chip ATmega para reducir costos.
Arduino es el traductor universal entre el mundo digital (software) y el mundo físico. Nos permite tomar una idea abstracta, escribir unas líneas de código y ver cómo algo físico se mueve, se enciende o reacciona en el mundo real.
Para un STEAMdiante, es la mejor escuela de lógica. Para el ingeniero profesional, es la herramienta más rápida para validar una hipótesis antes de invertir en el desarrollo final.
Arduino no es un juguete; es la navaja suiza de la ingeniería moderna.
