¡Thanks for visiting this article STEAMdiantes! Vamos a aprender a analizar el componente que da vida a absolutamente todo en la electrónica: la fuente de voltaje.
Podemos hablar de leyes complejas, de mallas y nodos, pero si no entendemos a fondo el motor que impulsa a los electrones, estaremos construyendo sobre cimientos débiles. Así que, pongan atención, porque dominar este concepto es el primer paso para convertirse en verdaderos ingenieros.
¿Qué es una fuente de voltaje?
En su forma más pura, una fuente de voltaje es un dispositivo de dos terminales que tiene la capacidad de mantener una diferencia de potencial eléctrico (es decir, un voltaje) constante entre ellas, sin importar la corriente que se le demande.
Para que esto quede claro, olvidemos por un momento los electrones y pensemos en un sistema de tuberías de agua en un circuito cerrado.
- Los electrones son como el agua que ya está dentro de las tuberías.
- Los cables son las tuberías.
- La corriente eléctrica es el flujo de esa agua.
Entonces, ¿qué sería la fuente de voltaje? Sería una bomba de agua.
La bomba no crea agua, simplemente la toma de su entrada de baja presión y la impulsa con una presión constante por su salida de alta presión. Esta diferencia de presión es lo que obliga al agua a circular por todo el sistema. Una fuente de voltaje hace exactamente lo mismo: no crea electrones, sino que les proporciona la “presión” energética (el voltaje) para que se muevan y generen una corriente.

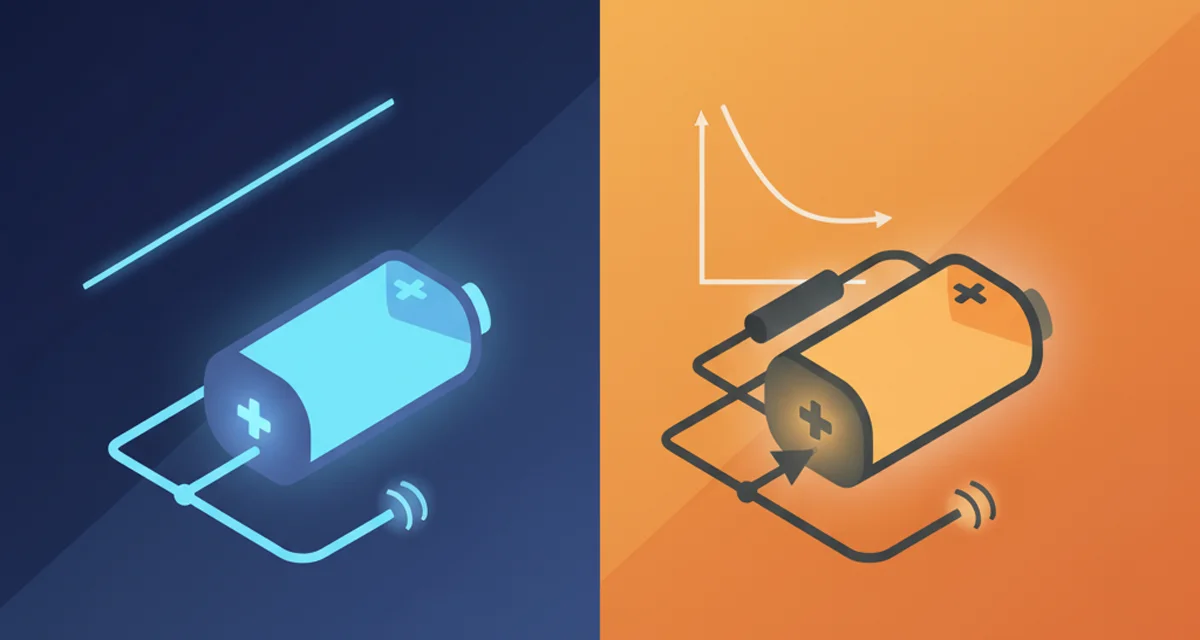

Fuente ideal vs fuente real
En ingeniería, siempre comenzamos con modelos ideales para simplificar el análisis y luego los ajustamos a la realidad. Con las fuentes de voltaje, esta distinción es crucial.
Fuente de voltaje ideal
Una fuente de voltaje ideal es un concepto teórico, una herramienta matemática perfecta. Su característica principal es que su voltaje en las terminales es siempre constante, sin importar la carga que le conectes. Si es una fuente de 12V, entregará 12V exactos así le conectes un pequeño LED o un motor gigante. Podría, en teoría, suministrar una corriente infinita.
Usamos el modelo ideal para aprender las leyes fundamentales de los circuitos, como la Ley de Ohm y las Leyes de Kirchhoff, porque nos permite enfocarnos en el comportamiento del resto del circuito.
Fuente de voltaje real
Ahora, volvamos a la realidad. Si a una batería de auto (12V) le exiges demasiada corriente, ¿qué pasa? Su voltaje en las terminales empieza a caer. Ninguna fuente es perfecta. Esto se debe a que toda fuente real tiene una resistencia interna (Rint).
Esta resistencia no es un componente que se añade; es una propiedad inherente a la fuente, causada por los materiales y procesos químicos de los que está hecha (la resistencia del electrolito en una batería, la resistencia de los devanados en un generador, etc.).
El voltaje que realmente medimos en las terminales de la fuente (VL) cuando está conectada a una carga es:
VL = Vs – IL ⋅ Rint
Donde:
- Vs es el voltaje de la fuente ideal (su fuerza electromotriz o FEM).
- IL es la corriente que fluye hacia la carga.
- Rint es la resistencia interna.
Ese término IL ⋅ Rint es la caída de voltaje interna. A mayor corriente, mayor es la caída, y menor es el voltaje que llega a tu circuito.
Clasificación
Finalmente, podemos clasificar las fuentes según dos criterios principales:
Según su dependencia:
- Fuentes independientes: son las que hemos discutido. Su valor de voltaje es fijo y no depende de ninguna otra variable del circuito. Se representan con un círculo. Ejemplos: una batería, una celda solar, un generador.
- Fuentes dependientes (o controladas): son un pilar en la electrónica avanzada (transistores, amplificadores operacionales). Su voltaje de salida es controlado por un voltaje o una corriente en otra parte del circuito. Se representan con un rombo.
Según su forma de onda:
- Fuentes de CD (corriente directa): el voltaje es constante en el tiempo. Ejemplos: baterías, fuentes de alimentación de laboratorio.
- Fuentes de CA (corriente alterna): el voltaje varía periódicamente, usualmente de forma senoidal. Ejemplo: el contacto eléctrico de la pared en sus casas.
Comprender la diferencia entre una fuente ideal y una real es lo que separa a un técnico de un ingeniero. Al diseñar un circuito, debemos preguntarnos: ¿será significativa la caída de voltaje por la resistencia interna de mi fuente? ¿Soportará la fuente la corriente que mi carga demanda sin que su voltaje colapse?
La fuente de voltaje es el corazón de todo sistema. Aprender a modelar su comportamiento real es esencial para diseñar sistemas robustos y eficientes que funcionen no solo en el papel, sino en el mundo real.
¡Es hora de a aplicar estos conocimientos en el laboratorio!
