¿Qué significa cada cable en tu casa y por qué debes entenderlos?

Si pudiéramos ver a través del yeso y los ladrillos de nuestros hogares, seríamos testigos de una de las maravillas tecnológicas más grandes de la era moderna: una vasta y silenciosa red de ríos de cobre. A través de ellos, viajan miles de millones de electrones a la velocidad de la luz, esperando pacientemente en los enchufes para darle vida a nuestro mundo.

Sin embargo, esta colosal energía no es un ente pensante; es una fuerza cruda de la naturaleza. Para que esa fuerza sea nuestra aliada y no nuestra perdición, necesita orden. Necesita un lenguaje. Y en el mundo de la ingeniería eléctrica, ese lenguaje se habla en colores.

La ilusión del cable único

Es una escena demasiado común en el campo de batalla eléctrico, desde pequeños departamentos hasta grandes instalaciones: abres un centro de carga o desarmas un contacto, y te encuentras con un mar infinito de cables de un solo color, habitualmente rojo o negro.

¿Por qué ocurre esto? La respuesta suele nacer de una falsa economía. El instalador, buscando ahorrar unos cuantos pesos o por simple desconocimiento de la normativa, compra un solo rollo de cable. Su lógica es simple: “El cobre es cobre, y si conduce la corriente, el foco va a encender”. Y técnicamente, en ese instante preciso, tiene razón. La luz se hace. El televisor enciende.

Pero lo que se ha creado dentro de esas paredes no es una instalación eléctrica; es una trampa de tiempo.

Imagina una autopista de alta velocidad en la que borramos los carriles, quitamos las señales de sentido contrario y apagamos los semáforos. Los autos podrían seguir moviéndose un rato, pero el desastre es matemáticamente inevitable. Eso es exactamente lo que ocurre en tu hogar cuando se ignora el código de colores.

¿Quién dicta las reglas del juego?

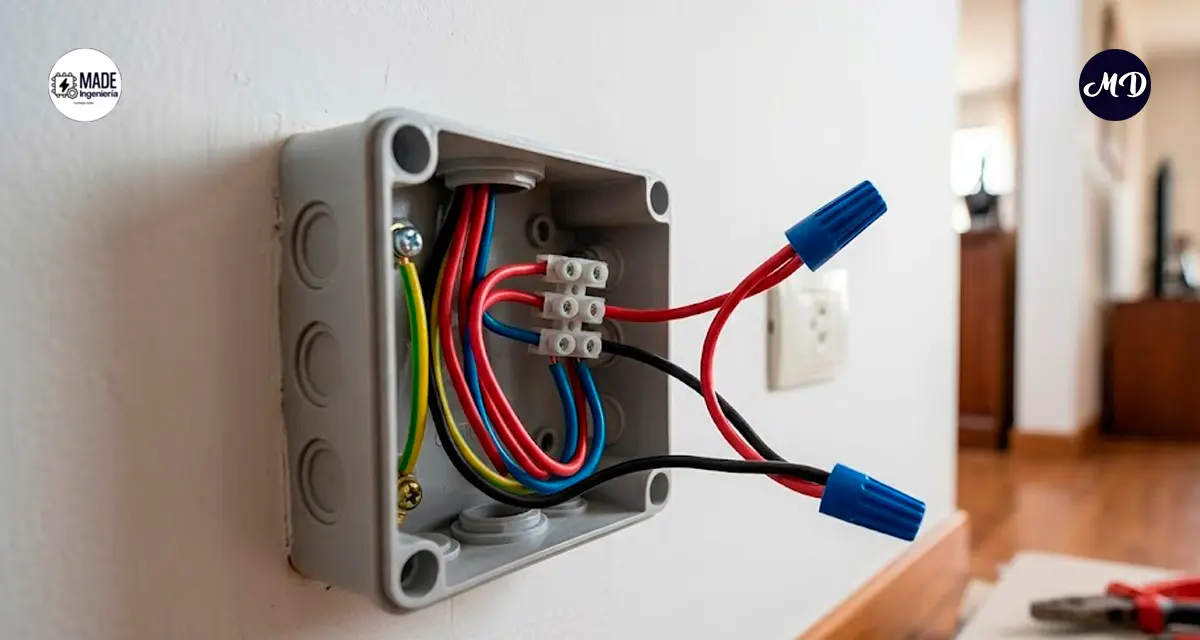

Cuando los ingenieros diseñamos un sistema, ya sea para un quirófano de soporte vital o para la recámara de un niño, no dejamos nada al azar. El color de los cables que viven en tus paredes no es una sugerencia decorativa de los fabricantes, ni una moda pasajera. Es una estricta medida de seguridad fundamentada en la ley. En México, estas directrices están dictadas por la Norma Oficial Mexicana (NOM-001-SEDE) relativa a las Instalaciones Eléctricas. Este código es la carta de navegación para cualquiera que toque esa instalación en el futuro:

• Cualquier color identificable (negro, rojo, azul, amarillo, naranja, etc.): Son los portadores de la furia. Representan la fase, el camino por donde la energía entra a tu hogar cargada de fuerza, buscando realizar un trabajo. Por norma, pueden ser de cualquier color siempre y cuando no sean blancos, grises o verdes. Deben tratarse con el máximo respeto.
• El blanco o gris claro: Es nuestro camino de retorno, el neutro. Es el río tranquilo que devuelve los electrones a su origen una vez que han iluminado tu bombilla o enfriado tus alimentos, cerrando el circuito. Sin él, la energía no tendría a dónde ir y el ciclo se rompería.
• Retorno de apagador (otro color de fase distinto al de llegada): Este es un actor fascinante, protagonista en los sistemas de iluminación. Técnicamente, el retorno es una extensión del cable de fase, pero con una diferencia clave: es un “puente levadizo”. Solo lleva energía cuando tú presionas el interruptor. Se exige usar un color de fase distinto al de la alimentación (por ejemplo, si llega negro, el retorno será rojo o amarillo) para que, al abrir la caja de la pared, sepamos de inmediato cuál cable obedece al apagador y no está constantemente energizado.
• Tierra física (verde, verde con franjas amarillas, o desnudo): Este es nuestro paracaídas invisible. A diferencia de los otros cables, la tierra física no transporta energía en condiciones normales. Su única y noble misión es ofrecer una vía de escape ultrarrápida hacia el planeta en caso de una falla. Es tan especial, que las normativas permiten que este conductor viaje completamente desnudo (solo el cobre brillante, sin recubrimiento plástico). ¿Por qué? Porque al no llevar corriente habitualmente, no necesita aislamiento, y su contacto directo con las estructuras metálicas ayuda a atrapar y drenar cualquier energía desbocada antes de que alcance tu cuerpo. En algunas instalaciones el conductor de tierra puede ir desnudo; en otras, por seguridad o por tipo de instalación, la tierra puede venir aislada y siempre debe identificarse claramente como tierra. Las prácticas varían según el tipo de obra y la normativa aplicable.

Es importante hacer una distinción vital: la Comisión Federal de Electricidad (CFE) tiene la colosal tarea de generar la energía y llevarla hasta el medidor de tu fachada. Pero del medidor hacia adentro, la responsabilidad es tuya, y la NOM es la regla suprema que los profesionales seguimos para garantizar que tu hogar no se convierta en un riesgo invisible.

Por qué la ingeniería es inversión, no gasto

Cuando en MADE Ingeniería intervenimos una red eléctrica, el respeto por estos colores es absoluto. No es un capricho estético; es una cuestión de vida o muerte.

Si un técnico usa un cable verde para llevar la fase (la corriente viva), el próximo trabajador o incluso tú mismo podrías tocarlo confiando en que es inofensivo, recibiendo una descarga letal. Además, cuando un sistema monocromático falla, encontrar el cortocircuito es como buscar una aguja en un pajar a oscuras. Lo que a un ingeniero le tomaría minutos diagnosticar gracias al orden visual, en una red sin código de colores se traduce en horas de trabajo, paredes rotas y reparaciones costosísimas.

Bien STEAMdiante. La próxima vez que construyas, remodeles o repares algo en casa, exige el código de colores. La tranquilidad de saber que la energía que abraza a tu familia fluye en perfecto orden, no tiene precio. Esa es la diferencia fundamental entre hacer que algo simplemente encienda, y hacer verdadera ingeniería.
