Piensa en la furia de una tormenta eléctrica. Cuando un rayo desgarra el cielo, no viaja hacia el espacio exterior ni se queda flotando en las nubes; busca desesperadamente impactar contra un árbol, un pararrayos o la llanura misma. Esta obsesión de la electricidad por “bajar” no es un capricho de la naturaleza, es la ley fundamental que rige desde las líneas de alta tensión hasta el cargador de tu teléfono.
La electricidad tiene un solo objetivo en su existencia: encontrar el camino más rápido y fácil hacia el equilibrio absoluto. Y en nuestro planeta, ese punto de equilibrio es literalmente el suelo que pisamos. Hoy vamos a entender qué es realmente una “tierra física” y por qué esa tercera clavija en los enchufes es la barrera más importante entre el funcionamiento seguro de una máquina y un accidente fatal.
¿Por qué la energía quiere ir hacia abajo?
Para entender a la electricidad, hay que pensar en ella como si fuera agua a presión. El voltaje (la fuerza que empuja a los electrones) necesita un punto de referencia para poder existir.
Nuestro planeta es una esfera masiva de minerales, humedad y sales. Debido a su tamaño colosal, la Tierra actúa como una esponja eléctrica infinita. No importa cuántos electrones le inyectes o le quites, su carga neta no cambia; siempre se mantiene en un estado de neutralidad perfecta. En ingeniería, definimos al planeta Tierra como el cero voltios (0 V) absoluto.
Como la electricidad siempre fluye desde un punto de mayor presión (alto voltaje) hacia un punto de menor presión, el suelo se convierte en el sumidero universal. La energía “quiere” ir a la tierra porque es el camino natural para liberar toda su presión acumulada y volver al reposo.
El camino de menor resistencia (y por qué no quieres ser tú)
La electricidad es asombrosamente perezosa. Si le das a elegir entre dos caminos para llegar al suelo, siempre tomará el que le oponga menos resistencia. Esto se demuestra con la ley de Ohm (I = V / R), donde la corriente (I) se dispara si la resistencia (R) es mínima.
El cuerpo humano está compuesto en su mayor parte por agua y sal, lo que nos convierte en conductores decentes. Si tocas un cable vivo y estás descalzo sobre el piso, tú te conviertes en el puente entre el voltaje y el 0 V absoluto. La electricidad viajará a través de tus órganos para llegar al suelo.

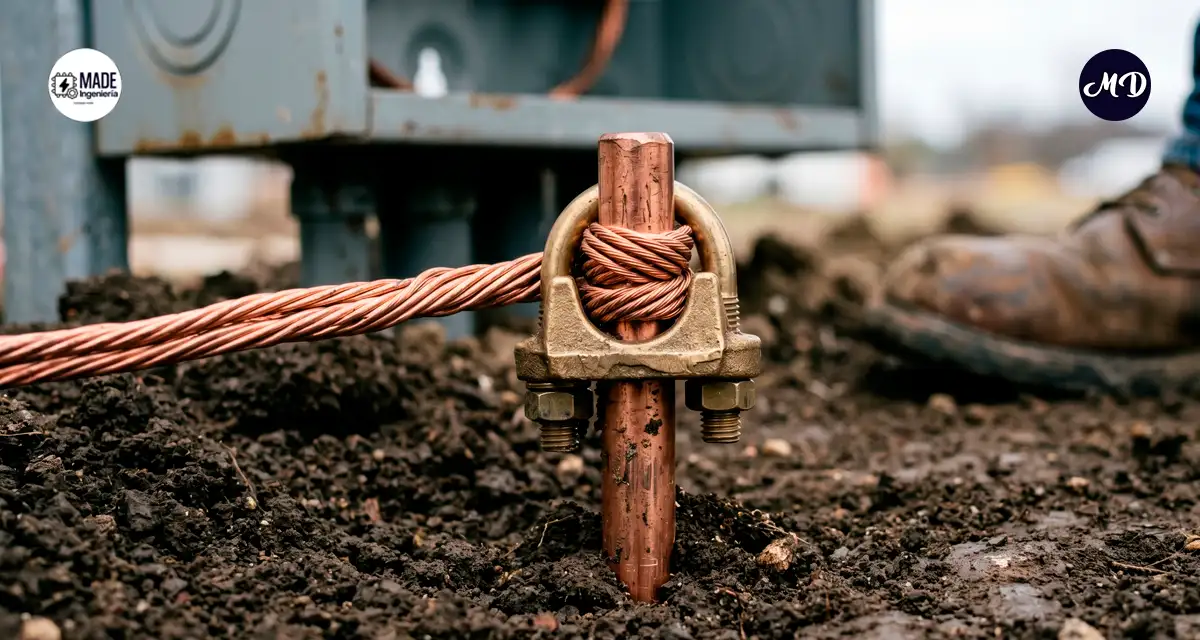

Aquí es donde entra la genialidad del sistema de puesta a tierra. Los ingenieros entierran una gruesa varilla de cobre (pica o jabalina) en el suelo húmedo y la conectan mediante un cable verde a las carcasas metálicas de todas las máquinas. El cobre tiene una resistencia millones de veces menor que la carne humana. Si hay una fuga de energía, la electricidad “decide” que es mucho más fácil y rápido viajar por esa autopista de cobre directo al suelo, ignorándote por completo.
¿Qué pasa durante una falla?
Vamos a llevar esto al piso de producción o al cuarto de lavado de una casa. Imagina que la vibración de un motor industrial hace que el aislamiento de un cable de fase (línea viva) se rompa y el cobre desnudo toque la carcasa de metal exterior.
- El escenario sin tierra física: La carcasa metálica se energiza a 120 V o 220 V. La máquina sigue funcionando “normalmente”, pero es una trampa mortal invisible. Está esperando que el operador se acerque y la toque para usar su cuerpo como cable hacia el suelo.
- El escenario con tierra física: En el instante exacto en que el cable pelado toca la carcasa, la electricidad encuentra el cable verde de tierra. Una cantidad masiva de corriente fluye de golpe hacia el suelo. Este pico repentino de corriente hace que el interruptor termomagnético (el breaker o pastilla) de la caja de fusibles detecte un cortocircuito y “salte”, cortando la energía en fracciones de segundo. La tierra física no solo desvió el peligro, sino que obligó al sistema de seguridad a apagarse automáticamente.
Más allá de salvar vidas: El blindaje contra el ruido
Cualquier STEAMdiante que trabaje en diseño de circuitos, robótica o instrumentación industrial descubrirá que la tierra física hace mucho más que evitar electrocuciones. Es el basurero oficial de la interferencia electrónica.
En la mecatrónica, usamos cables de red, sensores de temperatura (termopares) y señales digitales que trabajan con voltajes diminutos (como 3.3 V o 5 V). Si tienes un motor gigante cerca, su campo electromagnético puede inducir voltajes “fantasma” en tus cables delgados, confundiendo a tu microcontrolador.
Para evitar esto, usamos cables blindados (con una malla metálica interior). Esa malla envuelve a los cables de datos y se conecta directamente a la tierra física. Cualquier interferencia electromagnética que golpee el cable es absorbida por la malla y drenada inmediatamente al suelo antes de que pueda tocar tu valiosa señal de datos. Actúa como una jaula de Faraday perfecta.
La tierra física suele ser la gran olvidada en los proyectos de estudiantes, quienes a menudo dejan el cable verde flotando en el aire con tal de que el circuito “prenda”.
Sin embargo, dominar el diseño de un buen sistema de puesta a tierra es lo que separa a un aficionado de un profesional. Entender que el planeta bajo nuestros pies es el componente más grande y fundamental de cualquier circuito eléctrico nos permite diseñar máquinas que no solo sean funcionales e inteligentes, sino intrínsecamente seguras para quienes interactúan con ellas día a día.
