Cuando un ingeniero se enfrenta al diseño de una nueva planta automatizada o la modernización de una máquina compleja, la primera decisión no es qué marca de PLC comprar (Siemens, Allen-Bradley, Omron, etc.). La primera decisión, y la más crítica, es definir la arquitectura de control.
¿Debemos llevar todos los cables de miles de sensores a un cerebro central gigante? ¿O es mejor dividir la inteligencia en pequeñas islas conectadas por una red?

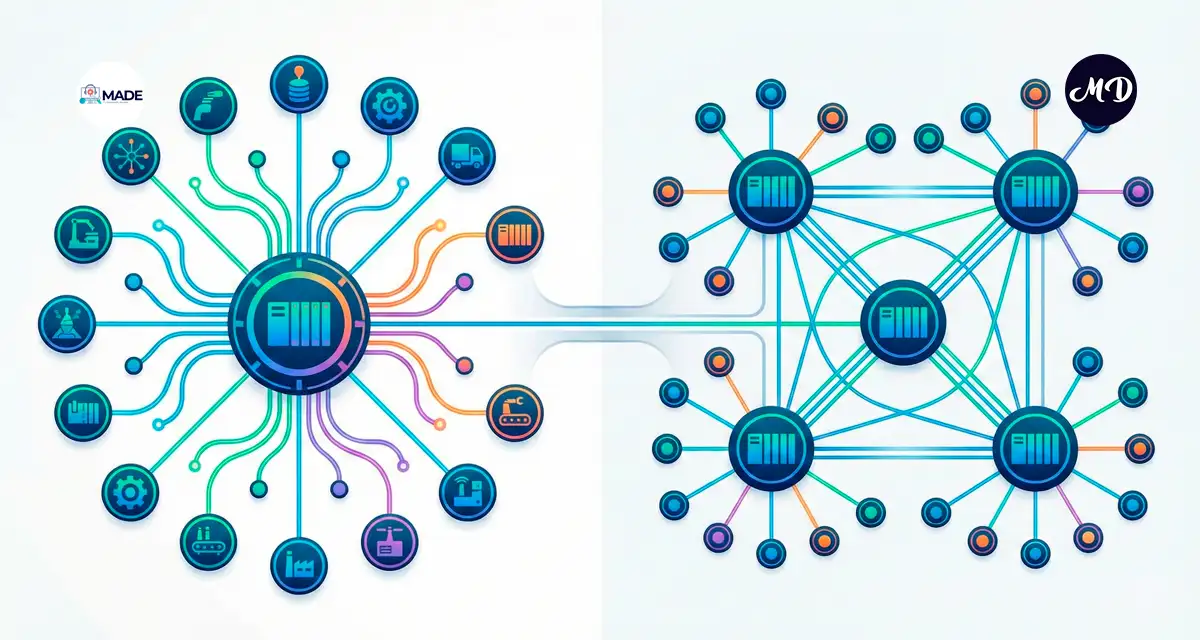

Esta es la batalla entre el control centralizado y el control distribuido. Elegir mal aquí puede costar millones en cableado, horas de inactividad y pesadillas de mantenimiento.
Arquitectura centralizada
Esta es la configuración clásica, heredada de la era de los paneles de relés.
Imagina un gabinete eléctrico principal inmenso. Dentro, hay un PLC poderoso (CPU) con decenas de tarjetas de expansión a su lado. Todos los sensores, interruptores y válvulas de la fábrica, sin importar cuán lejos estén (10, 50 o 100 metros), envían sus señales a través de cables de cobre individuales directamente a este gabinete.
Ventajas:
- Simplicidad de software: Todo el código vive en un solo lugar. No hay que gestionar comunicaciones complejas entre múltiples CPU.
- Velocidad de procesamiento: Al no haber redes de por medio, la actualización de las entradas y salidas es inmediata (velocidad del bus interno del PLC). Ideal para máquinas muy rápidas y compactas.
- Costo de hardware inicial: Un solo CPU grande suele ser más barato que cinco CPU pequeños.
Desventajas:
- Costo de cableado: El cobre es caro. Llevar 500 cables desde el campo hasta un punto central requiere canaletas gigantes, kilómetros de cable y horas-hombre inmensas para la instalación.
- Punto único de falla: Si el CPU central falla o el gabinete se incendia, toda la planta se detiene. No hay redundancia natural.
- Dificultad de diagnóstico: Encontrar un cable roto en un mazo de 500 cables es como buscar una aguja en un pajar.
Arquitectura distribuida: La “mente colmena”
Con la llegada de las redes industriales robustas (como PROFINET, Ethernet/IP o EtherCAT), esta arquitectura se ha convertido en el estándar de la Industria 4.0.
En lugar de un gabinete gigante, tenemos un PLC central conectado a través de un solo cable de red (generalmente Ethernet o fibra óptica) a varios gabinetes pequeños esparcidos por la planta, llamados islas de I/O remotas (Entradas/Salidas Remotas) o incluso a otros PLC satélites.
Los sensores se conectan al gabinete más cercano (quizás a solo 2 metros de distancia). Ese gabinete pequeño digitaliza la señal y la envía como “datos” al CPU principal por el cable de red.
Ventajas:
- Ahorro masivo en cableado: Reemplazas mazos de cientos de cables de cobre por un solo cable Ethernet o de fibra. El ahorro en material y mano de obra a menudo paga el costo extra del hardware.
- Modularidad y escalabilidad: ¿Necesitas agregar una nueva sección a la máquina? Simplemente pones una nueva isla remota y extiendes el cable de red. No tienes que recablear hasta el gabinete principal.
- Mejor señal: Las señales analógicas (4-20 mA) viajan distancias cortas hasta el módulo remoto, reduciendo el ruido eléctrico.
Desventajas:
- Complejidad de red: El ingeniero debe saber configurar redes industriales, direcciones IP y gestionar el ancho de banda.
- Latencia: Existe un pequeño retardo (milisegundos) debido a la transmisión de datos por la red. Aunque para el 99% de las aplicaciones modernas, esto es imperceptible.
¿Cómo elegir? La matriz de decisión
Como ingeniero, utilizo los siguientes criterios para recomendar una arquitectura:
Distancia y dispersión física
- Máquina compacta (Ej. Empaquetadora de 2 x 2 metros): Centralizado. No vale la pena crear una red para distancias tan cortas.
- Línea de producción (Ej. Transportadora de 100 m): Distribuido. Llevar cables punto a punto a 100 m es inviable económica y técnicamente (caída de voltaje).
Criticidad y tolerancia a fallos
- Si el proceso es crítico (ej. una refinería o tratamiento de aguas), usamos una arquitectura distribuida con inteligencia local.
- En lugar de solo I/O remotas, colocamos PLC pequeños en cada área. Si la red se cae y pierden conexión con el jefe, estos PLC locales pueden seguir operando su sección o llevarla a un paro seguro de forma autónoma.
Costo total de propiedad (TCO)
No mires solo el precio del PLC.
- Centralizado: PLC barato + Cableado carísimo + Instalación lenta.
- Distribuido: Hardware más caro + Cableado barato + Instalación rápida.
- En proyectos grandes, el distribuido casi siempre gana en costo final.
Enfoque híbrido: Descentralización de campo
Hoy en día, estamos viendo una evolución aún más agresiva: IP67 y IO-Link.
Ya ni siquiera usamos gabinetes remotos. Usamos módulos Block I/O sellados (a prueba de agua y polvo) que se atornillan directamente en la estructura de la máquina, sin gabinete.
Esto lleva la arquitectura distribuida al extremo: el “gabinete” desaparece y el PLC se convierte puramente en un gestor de datos, mientras que la recolección de señales ocurre literalmente al lado del sensor.
La elección entre centralizado y distribuido no es una cuestión de “cuál es mejor”, sino de “cuál se adapta a la física del problema”.
- Elige centralizado para máquinas autónomas, pequeñas y de alta velocidad donde la simplicidad es rey.
- Elige distribuido para plantas grandes, líneas de ensamble y procesos donde quieras ahorrar en cobre, facilitar el mantenimiento y preparar tu fábrica para el futuro modular.
En la ingeniería moderna, el cable de cobre es el enemigo; el cable de red es el aliado.
