En la ingeniería de moldes y troqueles, a menudo nos enfrentamos a una paradoja: necesitamos fabricar un molde de acero templado o carburo de tungsteno (materiales extremadamente duros), pero necesitamos tallar en ellos formas complejas y precisas.
Si intentas fresar acero templado, romperás la herramienta en segundos. Lo lógico sería maquinar el acero cuando está “blando” y luego templarlo (endurecerlo), pero el calor del templado deforma la pieza y arruina la precisión.

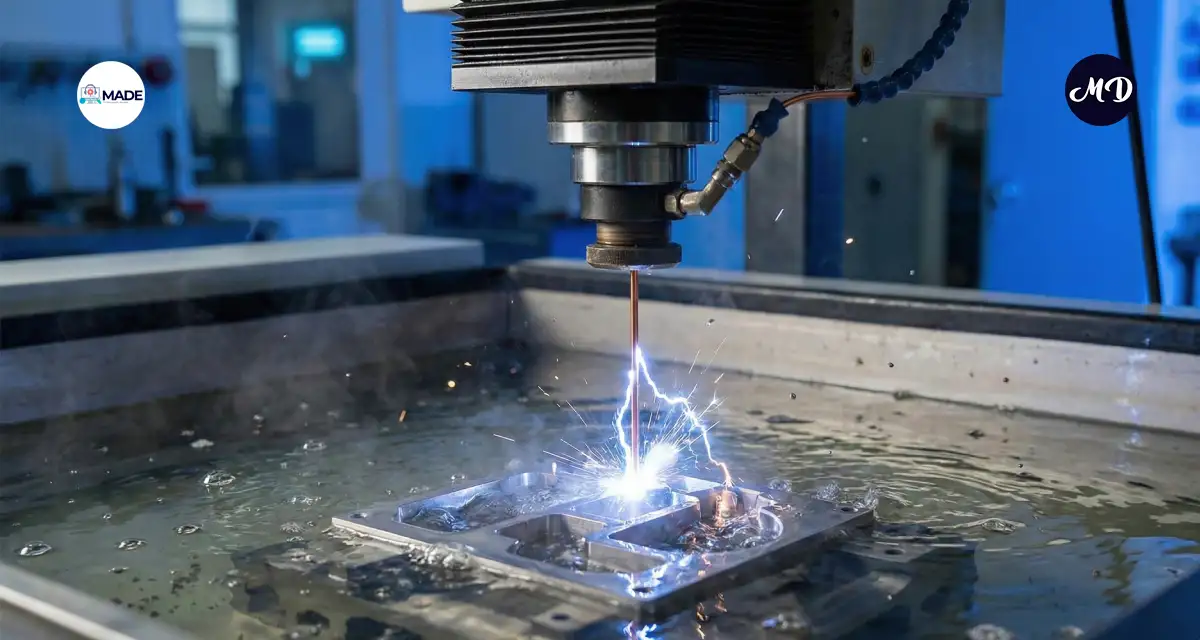

¿La solución? Maquinar el metal cuando ya está duro. ¿Cómo? Usando el poder destructivo y preciso de un rayo en miniatura: la electroerosión (EDM – Electrical Discharge Machining).
¿Qué es la electroerosión?
Es un proceso de manufactura térmica no tradicional. A diferencia del taladro que corta por fricción y cizallamiento, el EDM arranca material fundiéndolo y vaporizándolo mediante descargas eléctricas (chispas) miles de veces por segundo.
La regla de oro: Para usar EDM, el material que quieres cortar debe ser conductor de electricidad. No puedes usar EDM en plástico, madera o cerámica (a menos que sea cerámica conductora).
El principio físico
Imagina una tormenta eléctrica. Un rayo cae de la nube a la tierra, quemando el punto de impacto. El EDM hace exactamente lo mismo, pero controlado microscópicamente.
El proceso ocurre dentro de un tanque lleno de líquido (aceite dieléctrico o agua desionizada).
- El electrodo (Herramienta): Se acerca a la pieza, pero NUNCA la toca. Se queda a una distancia del grosor de un cabello (el gap).
- El voltaje: Se aplica un alto voltaje. El líquido dieléctrico actúa como aislante, impidiendo que pase la corriente… hasta que la tensión es demasiada.
- La ruptura (El rayo): El dieléctrico se rompe y salta una chispa de plasma entre la herramienta y la pieza.
- El cráter: La temperatura de la chispa alcanza entre 8000°C y 12000°C. Esto funde y vaporiza instantáneamente un punto microscópico de metal en la pieza.
- El enjuague (Flushing): La chispa se apaga, la burbuja de gas colapsa y el líquido fresco entra violentamente, arrastrando el metal fundido solidificado (viruta) lejos de la zona.
Este ciclo se repite de 2,000 a 500,000 veces por segundo.
Penetración vs. Hilo
En la industria, dividimos el EDM en dos tipos principales, dependiendo de la forma del electrodo.
EDM por penetración (Sinker EDM / Die Sinking)
Aquí, el electrodo tiene la forma inversa (negativa) de la cavidad que queremos crear (como un sello).
- El electrodo: Generalmente hecho de grafito o cobre. Es fácil de tallar.
- El proceso: El electrodo baja lentamente (se hunde) en la pieza de metal duro. Las chispas comen el metal copiando la forma del grafito.
- Uso: Moldes de inyección de plástico (para hacer carcasas de celulares, juguetes), forja de monedas.
EDM por hilo (Wire EDM)
Este es el más fascinante visualmente. Funciona como una sierra de cinta o un cortador de queso, pero la “sierra” es un hilo de latón muy fino (0.1 a 0.3 mm).
- El proceso: El hilo se desenrolla continuamente (porque se desgasta con las chispas) y atraviesa el bloque de metal, cortando perfiles 2D complejos con precisión quirúrgica.
- Uso: Corte de engranajes de alta precisión, punzones para troqueles, piezas de relojería.
Ventajas y desventajas
Aprende cuándo usarlo y cuándo no.
Las ventajas insuperables:
- Dureza irrelevante: Corta el carburo de tungsteno (uno de los materiales más duros de la Tierra) tan fácilmente como si fuera acero suave.
- Geometrías imposibles: Puedes hacer agujeros cuadrados, hexagonales o esquinas internas perfectamente afiladas que una fresa redonda nunca podría hacer.
- Sin fuerza de corte: Como la herramienta no toca la pieza, puedes maquinar paredes delgadas como papel sin doblarlas ni romperlas.
Las desventajas:
- Lentitud: Es un proceso lento. Cortar una pieza puede tomar horas o días.
- Capa Recast (Capa blanca): El calor extremo deja una capa superficial microscópica de metal refundido que es quebradiza y a veces debe pulirse.
- Solo conductores: Olvídate de cortar fibra de vidrio o polímeros.
Aplicaciones en el mundo real
El EDM es el “héroe oculto” detrás de las cosas que usamos a diario:
- Tu smartphone: El molde de inyección que creó la carcasa de tu teléfono y los conectores diminutos de carga fueron hechos con Sinker EDM para lograr esos detalles finos.
- Motores a reacción: Las ranuras de sujeción (fir tree slots) donde se montan los álabes en el disco de la turbina se cortan con Wire EDM por su extrema dureza y precisión.
- Medicina: Herramientas quirúrgicas y componentes de marcapasos.
La electroerosión (EDM) representa el triunfo de la precisión sobre la dureza. Mientras que el maquinado convencional es una pelea de fuerza, el EDM es una erosión controlada e implacable.
Para un STEAMdiante, entender el EDM es vital: es la tecnología que nos permite construir las herramientas (moldes y troqueles) que a su vez construyen el resto del mundo. Sin EDM, la producción en masa de piezas plásticas y metálicas complejas sería imposible.
