Hola, STEAMdiantes.
Imagina un brazo robótico de 500 kilos en una fábrica de autos. Es de madrugada, la planta está en silencio y el robot está completamente quieto, “dormido”. Ahora hazte una pregunta que parece obvia, pero que esconde uno de los secretos más grandes de la ingeniería: ¿Qué mantiene a ese monstruo de metal apagado? Y más importante aún, cuando el operador presiona un botón verde al amanecer, ¿qué sucede exactamente en esa fracción de segundo para que la bestia despierte?
Parece magia, o quizá pienses que es puro software de computadora, pero en el fondo, todo se reduce a pequeños trozos de metal chocando entre sí.
En el mundo de la electrónica y la automatización, las máquinas no hablan español ni inglés; hablan un idioma binario compuesto por dos letras: NA y NC. Son los “átomos” de la lógica. Acompáñame a descubrir cómo algo tan simple como un interruptor define la diferencia entre el funcionamiento perfecto y un desastre industrial.
El concepto de “reposo”: El estado natural de las cosas
Para entender a las máquinas, primero debemos entender su estado natural. En física y en ingeniería, llamamos “estado de reposo” a lo que hace un componente cuando nadie lo está tocando, empujando o enviándole electricidad.
Es vital definir este estado. Si no sabemos cómo se comporta una máquina cuando se va la luz o cuando se rompe un cable, no podemos controlarla con seguridad. Aquí es donde entran nuestros dos protagonistas, definiendo las dos únicas personalidades que puede tener un circuito al nacer.
Definiciones y simbología
Para leer los “planos” (diagramas) de cualquier máquina en el mundo, primero hay que entender su gramática básica:
- NA (Normalmente abierto / Normally open): Imagina un puente levadizo que está siempre levantado. En su estado de reposo, el camino está roto: los autos no pueden pasar hasta que el puente baje. Los electrones (o el aire comprimido) llegan hasta ahí y no pueden pasar. La máquina está “esperando” a que hagas algo para arrancar.
- NC (Normalmente cerrado / Normally closed): Este es el puente que siempre está abajo. En su estado de reposo, el tráfico fluye libremente hasta que una acción lo levante. La energía pasa todo el tiempo, manteniendo un sistema activo, hasta que tú decides interrumpirlo.
Dependiendo de dónde estés, verás que estos puentes se dibujan distinto:
- En Europa (Norma IEC): El NA se dibuja como un contacto abierto, y el NC como un contacto tocando la línea. Es una simbología muy visual que muestra literalmente si el “puente” está abierto o cerrado en reposo.
- En América (Norma ANSI): El NA se representa con dos líneas paralelas separadas | |, como si el camino estuviera cortado; y el NC se dibuja igual pero con una línea diagonal |/| indicando que en reposo sí hay continuidad.
- En neumática (Norma ISO): En diagramas de aire, verás válvulas 3/2 representadas con flechas y tapones. Una válvula NC bloquea el paso del aire en su cuadro de reposo, mientras que una NA deja fluir la flecha directo al actuador.
¿Cómo ocurre la magia física?

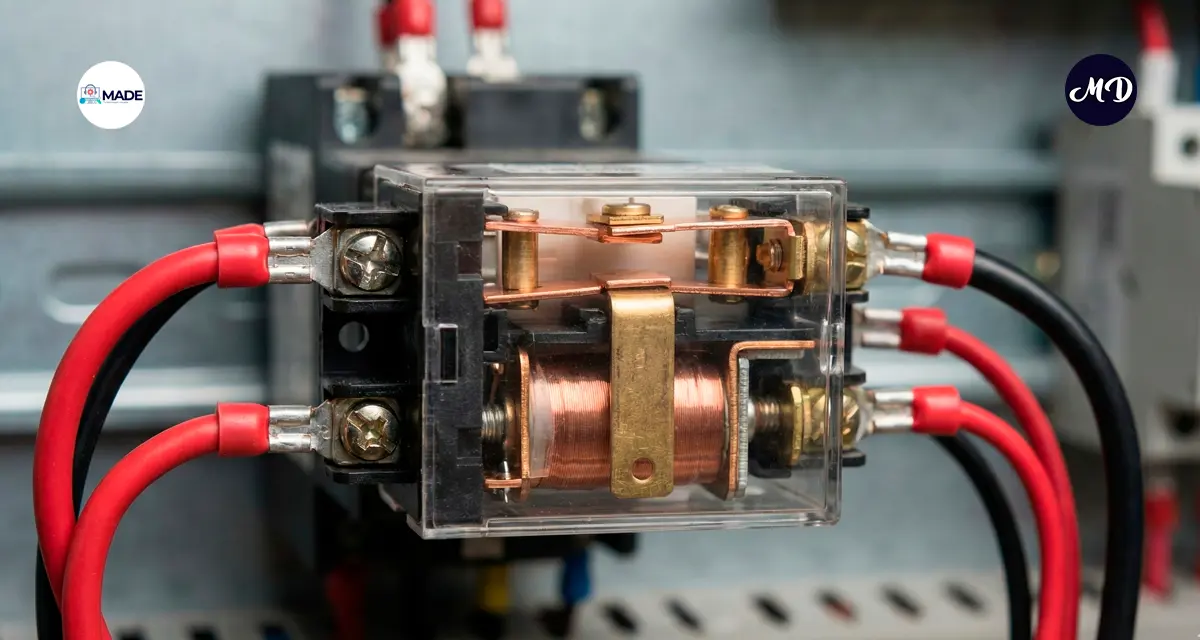

No hay códigos de programación aquí; es mecánica pura y hermosa. En el interior de un pulsador industrial o un relevador, la magia ocurre gracias a resortes, bornes y puentes conductores de aleaciones de plata.
- Activación: El estado de reposo se mantiene gracias al resorte. Pero cuando aplicas una fuerza externa —tu dedo en el botón, una caja golpeando un sensor en una banda, o un imán activándose— vences al resorte. En ese microsegundo, el NA se cierra y el NC se abre. Los papeles se invierten.
- Momentáneo vs. Enclavado: Ojo aquí, no te confundas. Un pulsador (como el timbre de tu casa) es momentáneo; vuelve a su estado de reposo en cuanto quitas el dedo. Una palanca (como el apagador de tu cuarto) se “enclava” y se queda atrapada en su nueva posición. Ambos mecanismos pueden esconder contactos NA o NC adentro.
Contactos conmutados (SPDT)
En la industria nos gusta ahorrar espacio. Por eso existen los contactos SPDT (Un polo, doble tiro). Tienen tres tornillos: un Común, un NA y un NC.
La energía entra por el común y sale por el NC. Cuando lo activas, el puente conductor pega un salto acrobático, suelta el NC y golpea el NA, desviando la energía a otro camino.
- ¿Dónde lo vemos? El ejemplo de la torreta de luces: Imagina el panel de una máquina CNC. Quieres que tenga una luz verde encendida cuando está en reposo (“Lista para trabajar”) y una luz roja cuando está cortando metal “Peligro/Operando”). En lugar de programar dos salidas separadas en tu cerebro electrónico, usas un solo contacto SPDT. Conectas los 24 V al Común. La luz verde va conectada al NC y la roja al NA.
En reposo, la electricidad pasa por el NC y la máquina brilla en verde. Cuando el operador arranca la máquina, el contacto “salta”: apaga automáticamente la luz verde y enciende la roja en la misma fracción de segundo. Funciona exactamente como el cambio de vías de un tren; es imposible que ambas luces estén encendidas al mismo tiempo, creando un sistema a prueba de fallas y visualmente claro.
La lógica en la simulación y el software (FluidSIM, FST4, etc.)
Si vas a programar, prepárate para el mayor dolor de cabeza de los principiantes: la traducción del mundo físico al software.
Imagínate que tienes un botón físico NC conectado a la Entrada 0.0 de tu PLC. Como es NC, estando en reposo, deja pasar los 24 V al PLC. El PLC dice: “Estoy recibiendo señal, mi entrada I0.0 es un 1 lógico”. Si en tu programa de computadora pones un símbolo de cerrado (|/|) para leer ese botón, el software pensará: “Si recibo un 0, dejo pasar la señal. Pero como estoy recibiendo un 1 desde afuera, me abro”. ¡Y tu máquina hará lo contrario de lo que querías!
Truco: En software (como Ladder o FST4), los símbolos no representan el estado físico del botón, sino la condición lógica que el programa está preguntando.
- Un símbolo abierto | | pregunta: “¿Hay voltaje llegando a este pin?”
- Un símbolo cerrado |/| pregunta: “¿Está apagado este pin?”
Esta diferencia conceptual es crucial: tus contactos reales son piezas de metal, pero en el programa son preguntas lógicas que el PLC evalúa en cada ciclo.
Aplicaciones en la práctica e industria
Estos pequeños contactos son los que evitan catástrofes, pues definen el comportamiento de máquinas enteras.
- Control de potencia: Los contactores gigantes que encienden motores de 50 caballos de fuerza usan contactos NA gruesos para la fuerza principal para que el motor solo gire cuando se lo ordenan (no gira si no hay orden), y contactos auxiliares NC pequeños para bloqueos de seguridad eléctricos (para evitar que el motor gire hacia adelante y hacia atrás al mismo tiempo, causando un cortocircuito).
- Sensores: Los sensores de final de carrera (limit switches) le avisan a una prensa hidráulica que ya llegó a su límite usando estos contactos.
Seguridad intrínseca (Failsafe)
Esta es la razón por la que existen los contactos NC. ¿Por qué el paro de emergencia (ese enorme botón rojo tipo hongo) SIEMPRE debe ser un contacto físico NC?
Imagina que lo construyes con un NA. Para detener la máquina, golpeas el botón, el circuito se cierra y manda la señal de “¡Alto!”. Perfecto, ¿no? Error fatal. ¿Qué pasa si una rata muerde el cable o este se rompe por la vibración? Si alguien queda atrapado y golpea el botón, la señal nunca llegará por el cable roto. La máquina seguirá triturando.
En la filosofía failsafe, usamos un NC. La energía viaja todo el tiempo por el botón hacia la máquina, diciéndole “todo está bien”. Si golpeas el botón, rompes el cable de energía y la máquina muere. Pero he aquí la magia: si el cable se rompe por accidente, el circuito también se rompe y la máquina se detiene sola. Una falla en el sistema nos lleva a un estado seguro. Esa simple decisión de usar un NC en lugar de un NA, salva vidas todos los días.
Los errores de novato
Incluso a los ingenieros experimentados se les escapan estos detalles:
- “Cerrado” no es “Apagado”: En tu casa, una puerta cerrada no deja pasar a nadie. En electricidad, un interruptor cerrado es un puente conectado que SÍ deja pasar la corriente. ¡Cuidado con el lenguaje!
- El rebote mecánico (bounce): Cuando un contacto físico choca, no se queda estático; rebota microscópicamente durante unos milisegundos. Es como una pequeña pelota metálica vibrando durante 5 a 10 ms, generando una secuencia rápida de “1-0-1-0-1” en lugar de un solo pulso limpio. Un PLC rápido interpretará esto como varias activaciones. La solución es agregar retardos (delays) o filtros antirrebote en el código del PLC para ignorar esas oscilaciones.
- Errores de cableado NPN/PNP: Conectar un sensor NA a un PLC configurado para sink/source de forma invertida hará que el PLC nunca detecte cuando el contacto se cierra.
La próxima vez que presiones un botón para encender tu PC, la licuadora o la luz, piensa en lo que está ocurriendo a nivel microscópico. Un puente acaba de bajar o de subir.
Los contactos NA y NC parecen simples trozos de plástico y metal, pero son la frontera exacta donde el pensamiento humano se convierte en acción física. Conocerlos a la perfección es el primer gran paso para dejar de ser un simple observador de la tecnología y convertirte en el ingeniero que la controla.
