Hola, amante de la electrónica (o futuro experto
). Si estás aquí, probablemente te hayas topado con los diodos, esos pequeños componentes que parecen simples, pero son superpoderosos. ¿Te ha pasado que conectas un LED y solo enciende en una dirección? ¡Eso es un diodo en acción!
Los diodos son uno de los componentes más fundamentales en la electrónica, presentes en casi todos los circuitos modernos. Su función principal es controlar el flujo de la corriente eléctrica, permitiendo que circule en una sola dirección. Hoy vamos a desmenuzar juntos qué son, cómo funcionan y por qué son tan importantes en casi todos los dispositivos que usamos a diario. Prometo que al final todo quedará claro, incluso si recién empiezas en este mundo. ¿Listo? ¡Vamos!
¿Qué es un Diodo?
Un diodo es un componente electrónico de dos terminales (ánodo y cátodo) que actúa como un interruptor unidireccional para la corriente eléctrica. Está fabricado comúnmente con materiales semiconductores, como el silicio o el germanio, y su operación se basa en la unión PN, una estructura formada por la unión de un material semiconductor tipo P (con exceso de huecos) y uno tipo N (con exceso de electrones).
Imagina que el diodo es como una puerta de un solo sentido para la electricidad. Solo deja pasar la corriente en una dirección (del ánodo (+) al cátodo (-)) y la bloquea si intenta ir al revés.
Su magia ocurre gracias a algo llamado «unión PN», donde se juntan dos tipos de materiales:
- Tipo P (positivo): Tiene «huecos» donde faltan electrones.
- Tipo N (negativo): Tiene electrones libres.
Cuando los unes, se forma una barrera natural que controla el flujo de corriente. ¡Y así nace nuestro diodo!
¿Cómo Funcionan los diodos?
El comportamiento de un diodo depende de la polarización que se le aplique:
Polarización Directa: Cuando el voltaje en el ánodo es mayor que en el cátodo, el diodo permite el paso de la corriente. La barrera de potencial de la unión PN se reduce, y los electrones fluyen fácilmente. Es decir:
- Si pones + en el ánodo y – en el cátodo, la corriente fluye sin problemas.
- Es como empujar la puerta en la dirección correcta: ¡se abre!
Polarización Inversa: Si el voltaje en el cátodo es mayor que en el ánodo, el diodo bloquea la corriente (en condiciones ideales). Sin embargo, si el voltaje inverso es muy alto, puede ocurrir una ruptura (efecto Zener o avalancha). Es decir:
- Si lo conectas al revés (+ en cátodo, – en ánodo), la corriente no pasa (en condiciones normales).
- Aquí la puerta se traba y bloquea el paso.
Pero ojo: Si le das demasiado voltaje inverso, el diodo puede «romperse» y dejar pasar corriente (eso se usa en diodos Zener, pero eso es otro tema).
Tipos de Diodos y Sus Aplicaciones
Existen varios tipos de diodos, cada uno diseñado para funciones específicas:
Diodo Rectificador: Convierte corriente alterna (AC) en corriente continua (DC). Es el clásico, lo encuentras en cargadores de celular y fuentes de poder.
Diodo LED (Diodo Emisor de Luz): Emite luz cuando pasa corriente a través de él, utilizado en iluminación, pantallas y hasta en tu router.
Diodo Zener: Opera en polarización inversa y mantiene un voltaje constante, útil en reguladores de voltaje. Es ideal para proteger circuitos sensibles.
Diodo Schottky: Tiene una caída de voltaje directa baja, ideal para circuitos de alta velocidad y conmutación. Es superrápido y con poca pérdida de energía.
Diodo Varicap: Actúa como un condensador variable controlado por voltaje, usado en sintonizadores de frecuencia.
Aplicaciones de los Diodos en la Electrónica
- Rectificación: Transformar AC a DC en fuentes de poder. Como en tu cargador de laptop.
- Protección de Circuitos: Evitar daños por polaridad inversa (diodos de protección). Protegiendo los circuitos de tu TV o consola contra picos de voltaje.
- Señales de Radio: Detección y demodulación en receptores.
- Circuitos Lógicos: Implementación de compuertas en electrónica digital.
- Iluminación: LEDs en pantallas y sistemas de iluminación eficiente. Como en las luces LED de tu habitación.
Explicación sencilla para estudiantes
Imagina un diodo como una válvula en una tubería de agua: solo deja pasar el agua en una dirección y la bloquea si intenta retroceder. En electrónica, el diodo hace lo mismo con la corriente eléctrica: permite que fluya en un sentido (del ánodo al cátodo) pero no en el contrario.
Ejemplo práctico:
- Si conectas un LED (que es un tipo de diodo) a una pila:
Correcto: Ánodo (+) a la pila (+) → ¡Enciende!
Incorrecto: Cátodo (–) a la pila (+) → No enciende.
Los diodos son componentes versátiles y esenciales en la electrónica. Entender su funcionamiento es clave para cualquier ingeniero, técnico o estudiante que desee dominar los fundamentos de los circuitos electrónicos.
Los diodos son como los guardaespaldas de los circuitos: controlan, protegen y aseguran que todo funcione como debe. Sin ellos, la electrónica moderna no sería la misma.

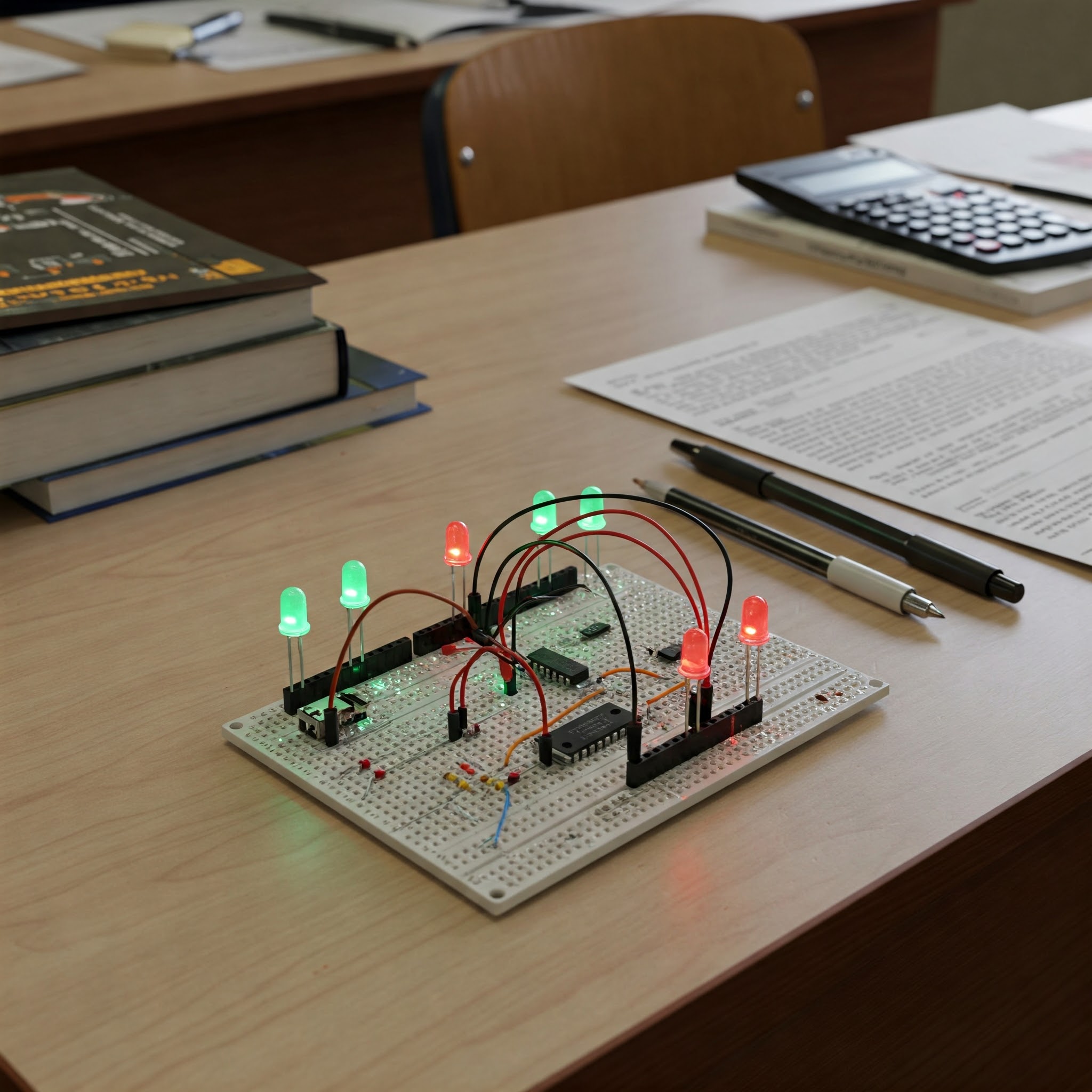

Si te interesa la electrónica, experimentar con diodos en protoboard es una excelente manera de ver su comportamiento en la práctica.
¿Tienes dudas? ¡Déjalas en los comentarios! Y si te gustó, comparte este artículo con alguien que también esté empezando en este fascinante mundo.
¡Hasta la próxima, electrónic@ curios@!
