How are you, STEAMdiantes? En nuestras lecciones anteriores, hemos dominado el concepto de fuentes de voltaje. Son intuitivas: una batería, el enchufe de la pared. Definen una “presión” y el circuito responde con un flujo de corriente. Hoy, sin embargo, vamos a estudiar a su contraparte, un concepto que es, en mi opinión, pilar de la electrónica moderna: la fuente de corriente.
Aunque al principio puede parecer un concepto abstracto, dominarlo es la única forma de entender realmente cómo funciona un transistor y, por ende, cómo funciona cada chip, amplificador y computadora que usamos.
Así que, ¡pongan atención!
¿Qué es una fuente de corriente?
En términos simples, una fuente de corriente es un dispositivo (o un circuito) que suministra un flujo de electrones constante (una corriente, medida en Amperios) a un circuito, sin importar la resistencia o el voltaje que encuentre en la carga.

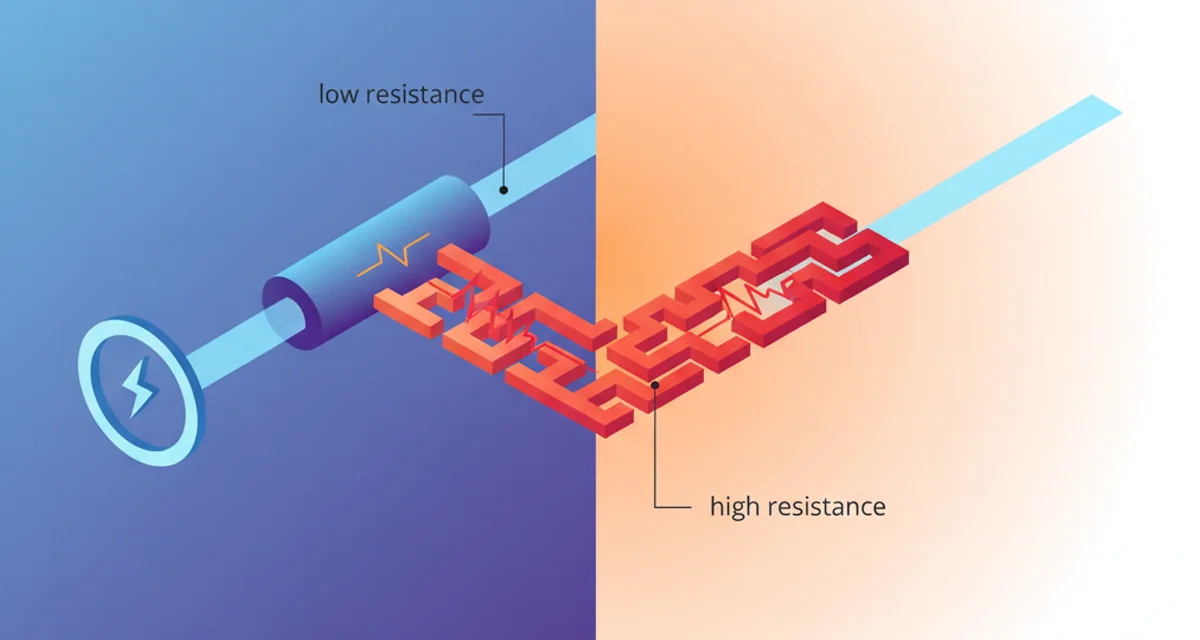

Analogía de la bomba de agua
Para entender la diferencia fundamental, volvamos a nuestra analogía hidráulica.
- Una fuente de voltaje (ideal) es como una torre de agua gigante. Mantiene una presión constante (Voltaje) en la salida. Si le conectas una tubería ancha (poca resistencia), saldrá un flujo enorme (mucha corriente). Si conectas una tubería angosta (mucha resistencia), saldrá un flujo pequeño (poca corriente). La presión es fija, el flujo varía.
- Una fuente de corriente (ideal) es diferente. No es una torre, es una bomba industrial inteligente con un medidor de flujo. Tú la configuras para que mueva exactamente 10 litros por segundo (Corriente), ni más ni menos.
- Si le conectas una tubería ancha (poca resistencia), la bomba apenas se esforzará, generando una presión baja (voltaje bajo) para lograr esos 10 L/s.
- Si le conectas una tubería angosta (mucha resistencia), la bomba trabajará a toda máquina, generando una presión altísima (voltaje alto) para forzar esos 10 L/s a través de la obstrucción.
- El flujo es fijo, la presión varía.
La fuente de corriente impone el flujo, y el voltaje es simplemente la respuesta del circuito a ese flujo.
Modelo ideal vs. modelo real
Como todo en ingeniería, empezamos con el modelo ideal y luego le agregamos las “imperfecciones” del mundo real.
Fuente de corriente ideal
Es un concepto teórico. Suministrará su corriente nominal (ej. Is = 1A) para siempre, sin importar lo que conectes.
- Símbolo: se representa con un círculo con una flecha adentro, que indica la dirección del flujo de la corriente.
- Comportamiento clave: si la dejas en circuito abierto (resistencia infinita), la fuente intentaría forzar a través del aire. Para hacerlo, teóricamente, ¡generaría un voltaje infinito! ().
- ¡Advertencia! por esta razón, las fuentes de corriente reales (a diferencia de las de voltaje) nunca deben operarse sin una carga o “en circuito abierto”.
Fuente de corriente real
Ninguna fuente puede generar un voltaje infinito; sus componentes internos se dañarían. Las fuentes reales tienen un límite. Modelamos esta imperfección como una resistencia interna ( o por Norton), pero a diferencia de la fuente de voltaje, esta resistencia se coloca en paralelo.
Esta representa una “fuga” interna. Parte de la corriente de la fuente ideal se “escapa” por su propia resistencia interna en lugar de irse a la carga.
- Un buen generador de voltaje busca una resistencia interna de (cero).
- Un buen generador de corriente busca una resistencia interna de (infinita), para que toda la corriente se vea forzada a irse hacia la carga.
¿Para qué sirve una fuente de corriente?
Aquí es donde el concepto cobra vida. Es raro que compremos una “batería de corriente”, pero usamos circuitos que se comportan como fuentes de corriente todos los días.
Transistores (amplificación)
Este es el punto más importante. Un transistor (BJT o FET) en su región activa es, en esencia, una fuente de corriente dependiente. ¿Qué significa esto? Significa que una pequeña señal de control (una pequeña corriente en la base o un pequeño voltaje en la compuerta) controla el flujo de una fuente de corriente mucho más grande (la corriente de colector o drenador).
Al hacer que una corriente grande imite la forma de una señal pequeña, hemos creado una amplificación. Toda la electrónica moderna, desde el radio de tu abuelo hasta su smartphone, se basa en este principio.
LEDs
Los Diodos Emisores de Luz (LEDs) son dispositivos delicados que se controlan por corriente, no por voltaje. Su brillo y su vida útil dependen de que pase por ellos una corriente constante (ej. 20 mA).
- Forma incorrecta: Conectar un LED a una fuente de voltaje (como una batería de 5V) es peligroso. Un pequeño aumento en el voltaje puede causar un aumento exponencial en la corriente y quemar el LED.
- Forma correcta: Usamos un “driver de LED”, que no es más que una fuente de corriente diseñada para entregar 20 mA constantes. La fuente medirá el voltaje que necesita el LED y se ajustará automáticamente para asegurar que el flujo (la corriente) sea siempre de 20 mA, protegiendo el LED y garantizando un brillo uniforme.
Circuitos integrados
Dentro de un microchip, fabricar una resistencia de alto valor (como ) ocupa muchísimo espacio valioso. ¿La solución de los ingenieros? Usar un transistor configurado como una fuente de corriente para que actúe como una resistencia. A esto se le llama “carga activa”, y es una técnica esencial en el diseño de chips para ahorrar espacio y mejorar el rendimiento.
La fuente de corriente es la dual de la fuente de voltaje. Mientras una impone una “presión” (voltaje) y deja que el flujo (corriente) varíe, la otra impone un “flujo” (corriente) y deja que la “presión” (voltaje) varíe.
Aunque al inicio parezcan menos intuitivas que una batería, son el verdadero caballo de batalla de la electrónica. Cada vez que vean un transistor en un amplificador, piensen en él como lo que realmente es: una sofisticada fuente de corriente controlable.
