Imagina intentar dar en el blanco con un dardo mientras tienes los ojos vendados. Solo puedes confiar en tu fuerza inicial y en tu postura; una vez que el dardo sale de tu mano, pierdes todo el control sobre el resultado. Ahora compáralo con conducir un auto en una carretera curva. Tus ojos observan constantemente el camino, y tus manos ajustan el volante milímetro a milímetro para mantenerte en el carril.
Esta misma diferencia define la frontera entre un automatismo básico y un sistema inteligente. Para cualquier STEAMdiante que busca dominar el diseño de máquinas, comprender la diferencia entre trabajar a ciegas u observar el resultado final es el paso definitivo hacia el control total.
Sistemas de lazo abierto
Un sistema de lazo abierto recibe una orden, ejecuta su tarea por un tiempo o secuencia predeterminada y se detiene. Su característica principal es que no le importa en absoluto lo que ocurre en el mundo real durante o después de su trabajo.
Piensa en una tostadora clásica. Tú giras la perilla a “3 minutos” y la resistencia se calienta. La máquina asumirá que, después de ese tiempo, el pan está perfecto. Pero si introdujiste un pan congelado, saldrá frío; si metiste un pan ya tostado, terminará convertido en carbón. La tostadora no tiene forma de saberlo porque no “observa” la temperatura real del alimento.
Son sistemas baratos, muy estables y fáciles de programar, pero terriblemente vulnerables a cualquier cambio inesperado en el entorno.
Sistemas de lazo cerrado
Aquí es donde entra la verdadera ingeniería. Un sistema de lazo cerrado incorpora un “sentido” adicional: un sensor que vigila constantemente el resultado final de la tarea y lo compara con lo que tú pediste originalmente. A este flujo de información de regreso se le llama retroalimentación (feedback).
El aire acondicionado de una oficina es un ejemplo perfecto. Tú configuras el control remoto a 22 °C. El sistema empieza a bombear aire frío, pero el termostato interno está leyendo la temperatura real de la habitación sin descanso. Cuando el cuarto llega exactamente a 22 °C, el motor se apaga. Si alguien abre la puerta y entra una ráfaga de calor, el termostato detecta el cambio e inmediatamente vuelve a encender el compresor.
La máquina ahora calcula el error: la diferencia matemática entre lo que deseamos (22 °C) y lo que realmente tenemos (por ejemplo, 25 °C). Su único propósito en la vida es reducir ese error a cero.
La anatomía de un lazo cerrado
Para leer los diagramas de control en la industria, debes saber identificar los cuatro bloques universales que forman este ciclo ininterrumpido de corrección:
- La referencia (setpoint): La meta. El valor ideal que introducimos en el sistema (nuestros 22 °C deseados).
- El controlador: El “cerebro” (un microcontrolador, un PLC o un Arduino). Recibe la información del error y decide qué tan fuerte debe actuar para corregirlo.
- El actuador (planta): El “músculo” físico. Es el motor, la bomba o la válvula que realiza el trabajo pesado para cambiar el entorno.
- El sensor: El “espía”. Mide la realidad física a la salida del sistema y manda esa lectura de regreso al cerebro para cerrar el círculo.
Aplicaciones en la industria
En el piso de producción, el lazo abierto casi siempre da paso al lazo cerrado cuando hay dinero, precisión o seguridad en juego.
- Control de velocidad de crucero: En un automóvil, tú fijas la velocidad a 100 km/h. Si el auto empieza a subir una colina, la velocidad caerá por la resistencia y la gravedad. El sensor lo detecta, el cerebro calcula el error y le ordena al motor inyectar más gasolina automáticamente para mantener los 100 km/h sin que tú toques el pedal.

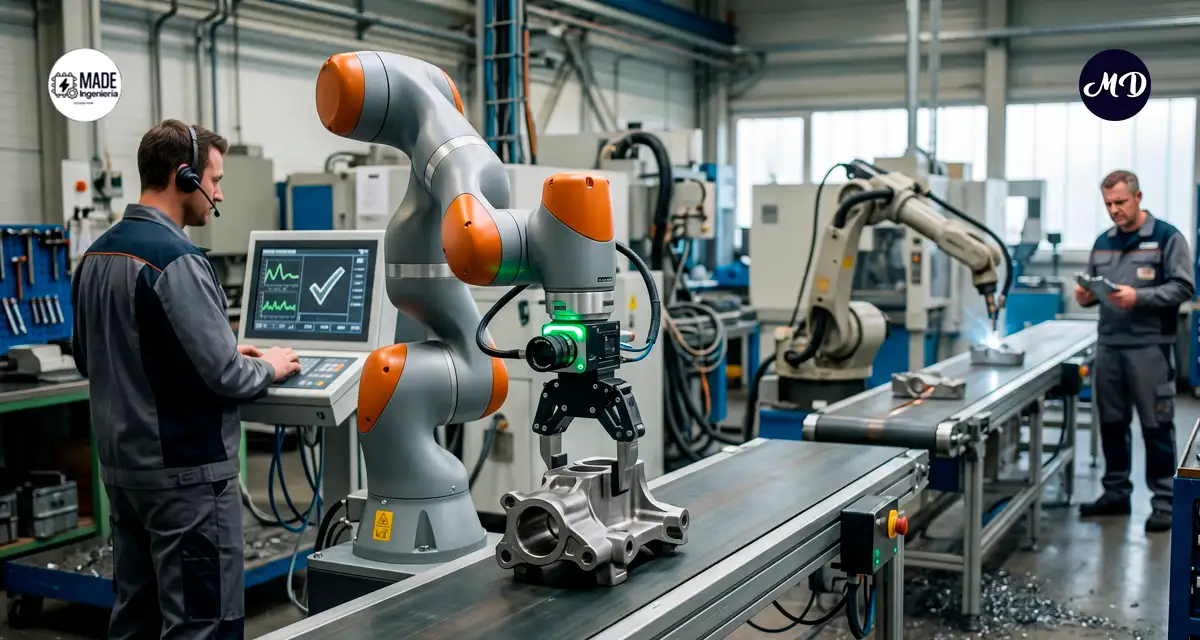

- Robótica y CNC: Un brazo robótico que ensambla microchips usa motores con encoders (sensores de posición). El controlador sabe exactamente en qué ángulo de rotación se encuentra cada articulación con una precisión milimétrica, corrigiendo cualquier desviación generada por el peso de la herramienta para evitar chocar contra la placa de circuitos.
¿Cuándo usar cuál?
No todos los problemas requieren soluciones complejas. Si vas a diseñar un sistema para encender una bomba de agua y llenar una cubeta de tamaño conocido durante 10 segundos, un lazo abierto es perfecto, económico y suficiente.
Pero si tu misión es mantener la presión de agua constante en la tubería principal de una ciudad, sin importar cuántas casas abran sus llaves al mismo tiempo, el lazo cerrado es tu única opción viable. Dominar ambos mundos nos permite elegir la herramienta exacta para garantizar que nuestras máquinas nunca trabajen a ciegas cuando más las necesitamos.
